1. 概述
外部时钟
单端
- 最简单的 get port 就行
create_clock -name sys_clk -period 20.000 -waveform {0.000 10.000} [get_ports I_sysclk]
差分
2. PLL输出到逻辑
- TD软件不同版本pll输出嵌套的层数不一样，类似于X家的直接赋值调用 pll_clk_out ,软件会报 critical warning
- pll_clk_out不生命和声明错 ，都会有 critical warning
- 生成正确的流程如下：
-

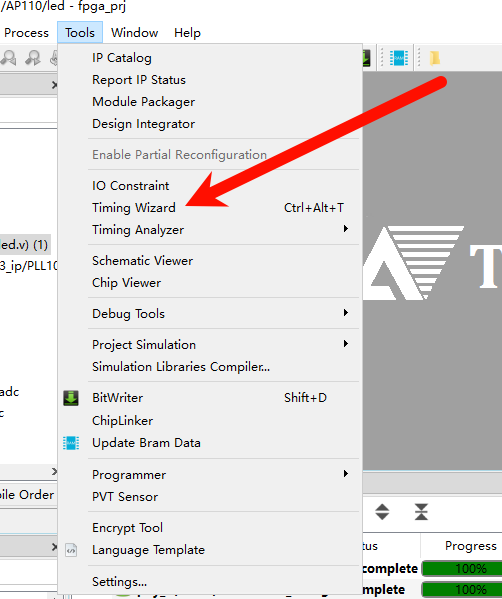

打开 Tools 中的 wizard
-

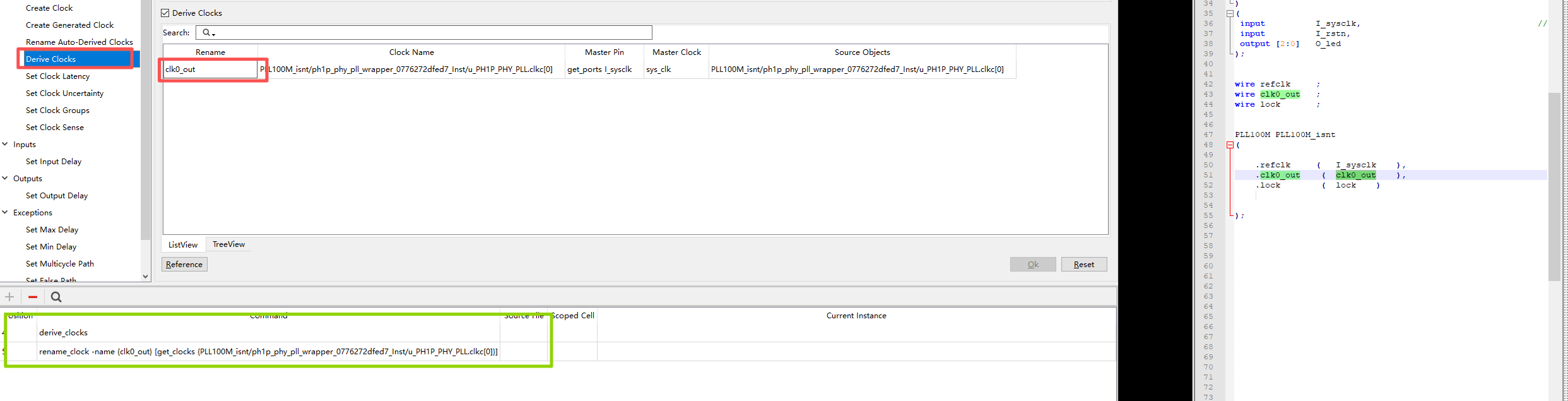

- 打开 derive ，并勾选 Derive Clocks 的选项 ，在 Rename 处上填上代码中的时钟连线 ，
-
点击 ok后 在下方工具会自动生成对应的 command 指令，右键 copy 到 sdc文件中 再重新编译即可
-
