安路器件仿真教程

发布时间 浏览量 —

基于Modelsim的仿真流程

1. 概述

  1. IP仿真本质是调用各厂商原语库, 核心原理一致.
  2. 安路软件版本较多, 建议各版本vmap映射库单独存文件夹, 便于管理和调用.

  3. 使用安路器件原语时, testbench需调用全局复位文件:

    • PH1_PHY_GSR 用于PH1A系列器件库
    • PH1P_PHY_GSR 用于PH1P系列器件库
    • PH2_PHY_GSR 用于PH2系列器件库

    • glbl 用于EF2, EF3, EF4, EG, SF1器件库

    • PH1_PHY_GSR PH1_PHY_GSR();
    • PH1P_PHY_GSR PH1P_PHY_GSR();
    • PH2_PHY_GSR PH2_PHY_GSR();
    • glbl glbl();

2. 器件库编译与映射

  • Modelsim版本建议选择2020.4:

TD软件版本: 举例 6.2.1

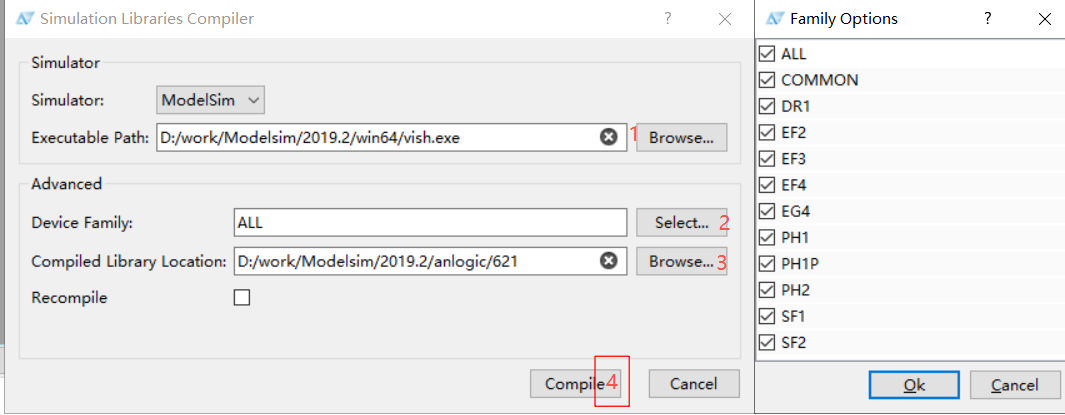

  • 打开TD软件, 选择 Tools > Simulations Libraries Compiler, 选择需要的器件库:

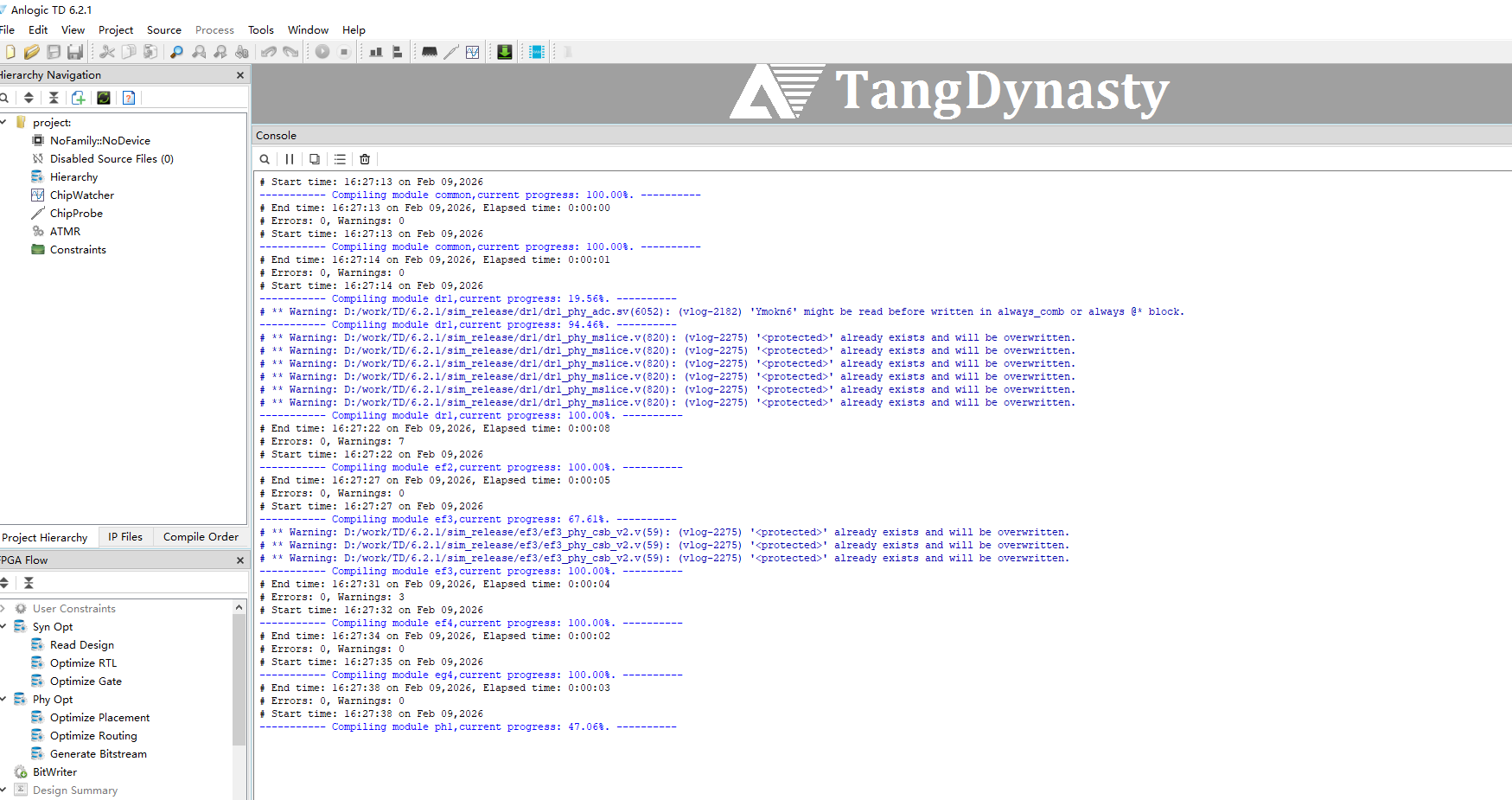

编译后, TCL console会打印编译过程:

  • 大逻辑器件系列编译约需7-8分钟.
  • 每个系列编译后需确认ERRORS和Warnings信息.

  • ModelSim 2019.2编译SF2会报ERROR, 需选择合适版本.根据手册大多数器件都支持的是2020.4

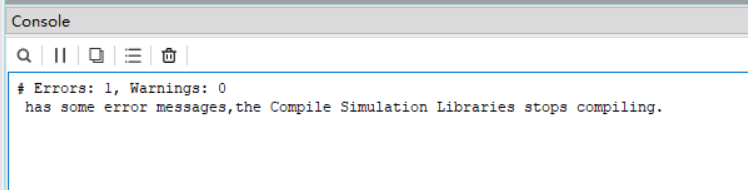

  • 编译失败停止时:

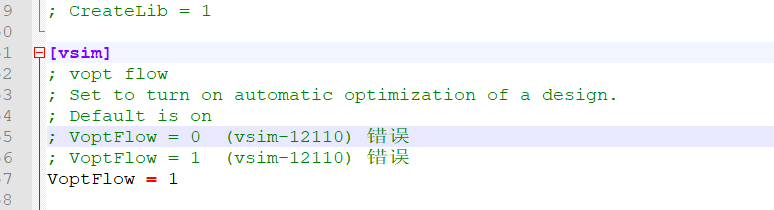

原因是modelsim.ini的vsim设置问题:

  • VoptFlow = 1

Altera, Xilinx, Anlogic, Lattice的设置可能冲突, 需检查ModelSim参数设置.

TD软件版本: 举例 5.6.4

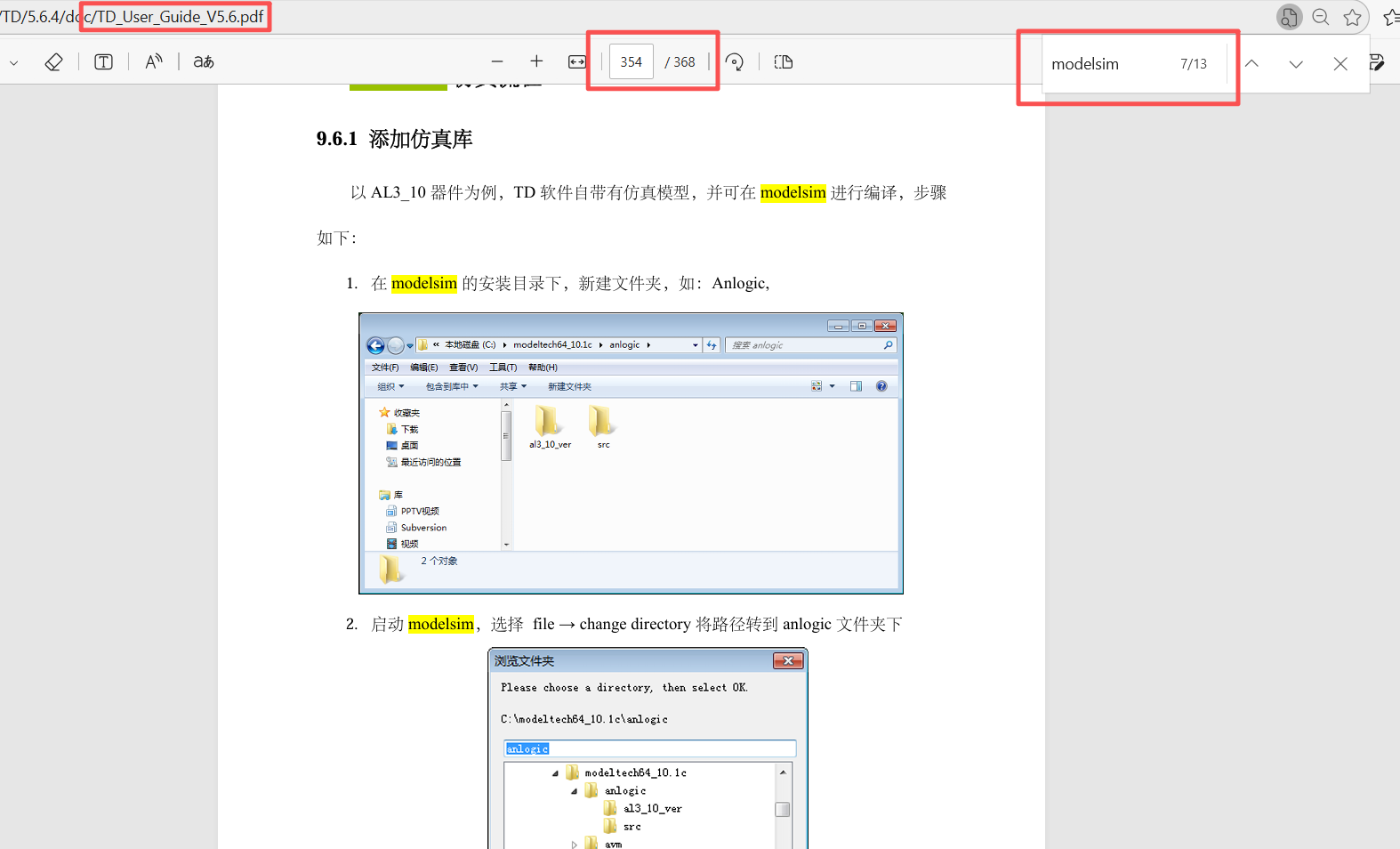

  • 无集成一键编译选项, 需手动编译.对应的UG手册有手把手教学.网上亦有很多教程.

  • 各软件原语库可能不同, 所谓软件升级，其实主要更新这些内容, .

3. 库映射

在.do文件中设置映射. 示例:

vmap  anlogic621common  	D:/work/Modelsim/2020.4/anlogic/621/common
vmap  anlogic621dr1   		D:/work/Modelsim/2020.4/anlogic/621/dr1
vmap  anlogic621ef2   		D:/work/Modelsim/2020.4/anlogic/621/ef2
vmap  anlogic621ef3   		D:/work/Modelsim/2020.4/anlogic/621/ef3
vmap  anlogic621ef4   		D:/work/Modelsim/2020.4/anlogic/621/ef4
vmap  anlogic621eg4   		D:/work/Modelsim/2020.4/anlogic/621/eg4
vmap  anlogic621ph1   		D:/work/Modelsim/2020.4/anlogic/621/ph1
vmap  anlogic621ph1p  		D:/work/Modelsim/2020.4/anlogic/621/ph1p
vmap  anlogic621ph2   		D:/work/Modelsim/2020.4/anlogic/621/ph2
vmap  anlogic621sf2   		D:/work/Modelsim/2020.4/anlogic/621/sf2

调用vsim时, 添加用到的器件库:

vsim -voptargs=”+acc” -L anlogic621common -L anlogic621ph1 -lib work work.tb

4. 模板

set  PATH  C:/prj/test

vmap  anlogic621common  	D:/work/Modelsim/2019.2/anlogic/621/common
vmap  anlogic621dr1   		D:/work/Modelsim/2019.2/anlogic/621/dr1

vlib work
vmap work work

vlog "$PATH/test/src/top.v "
vlog "$PATH/test/src/module1.v "
vlog "$PATH/test/src/module2.v "
vlog "$PATH/test/src/module3.v "
vlog "$PATH/test/al_ip/ip1.v "
vlog "$PATH/test/al_ip/ip2.v "
vlog "$PATH/test/al_ip/ip3.v "
vlog "$PATH/sim/tb.v"

vsim -voptargs="+acc"  -L anlogic621common   -L anlogic621ph1   -lib work  work.tb

do wave.do
view wave
run 400ms

5. PLL, RAM, DSP仿真

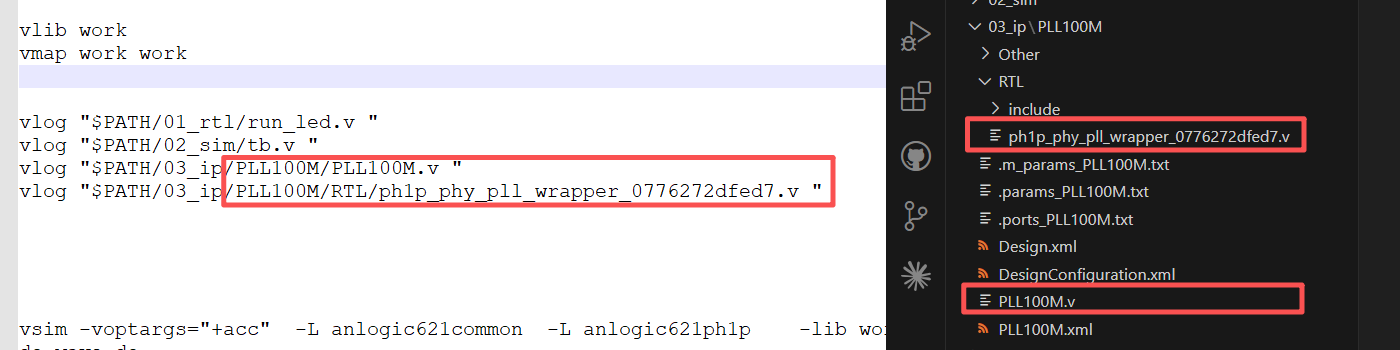

新软件生成的IP文件夹嵌套较多, ModelSim报错时根据实际情况添加对应文件.

LVDS

  • 接口上rx tx都是只定义p就行 ，引脚约束的时候 p端声明lvds25
  • 参考工程里面 DPA自动补偿P/N偏差，才把P/N分开定义的

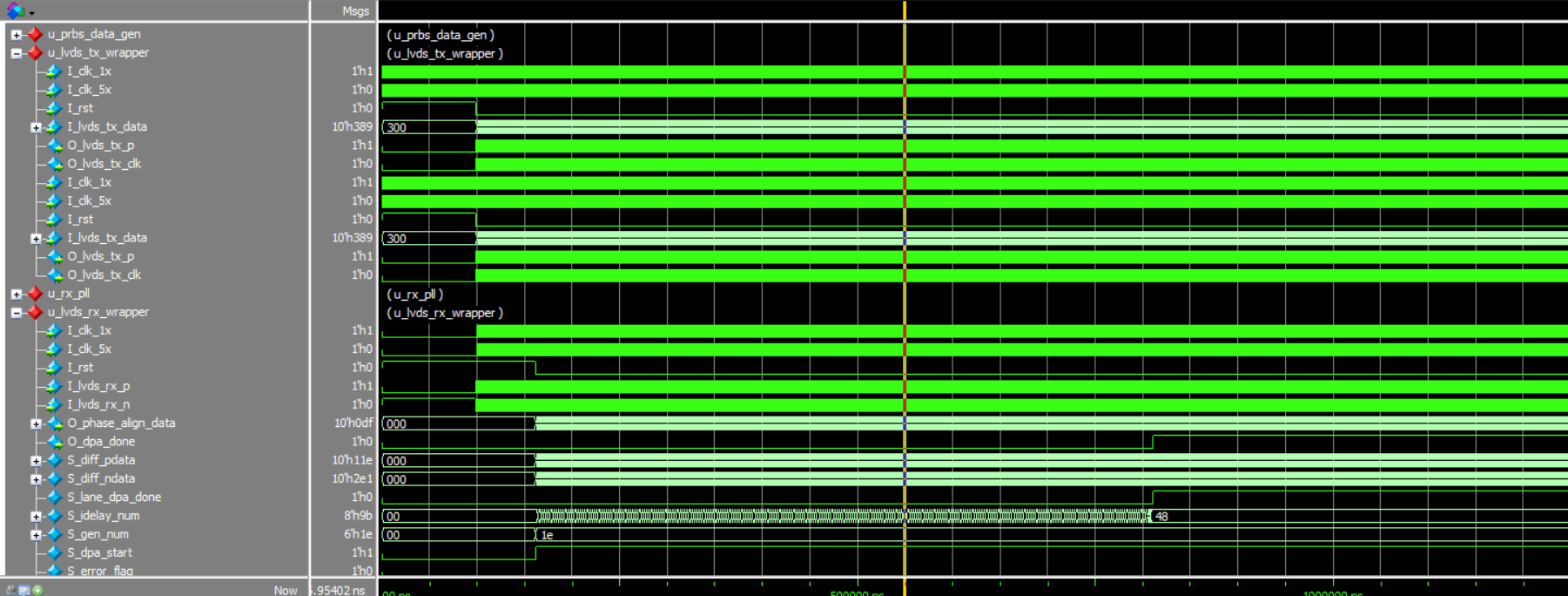

  • LVDS的接口本质上就是对 PH1P_LOGIC_DYNAMIC_HR_IDELAY 和 PH1P_LOGIC_HR_ISERDES 进行仿真

  • 重新编译工程 要添加如下对应的文件下路径和文件
    vlog "$PATH/hdl_source/*.v "
vlog "$PATH/hdl_source/test/*.v "
vlog "$PATH/hdl_source/enc_file/*.v "
vlog "$PATH/ip_source/R_pll/*.v "
vlog "$PATH/ip_source/RX_PLL/*.v "
vlog "$PATH/ip_source/RX_PLL/RTL/*.v "
vlog "$PATH/ip_source/TX_PLL/*.v "
vlog "$PATH/ip_source/TX_PLL/RTL/*.v "
vlog "$PATH/sim_source/cwc/RTL/*.sv "
vlog "$PATH/sim_source/cwc/*.sv "

  • 原厂的 LVDS 的工程是基于 6.1.1 开发的 里面很多设置移植到6.2.1上有很多不对的地方

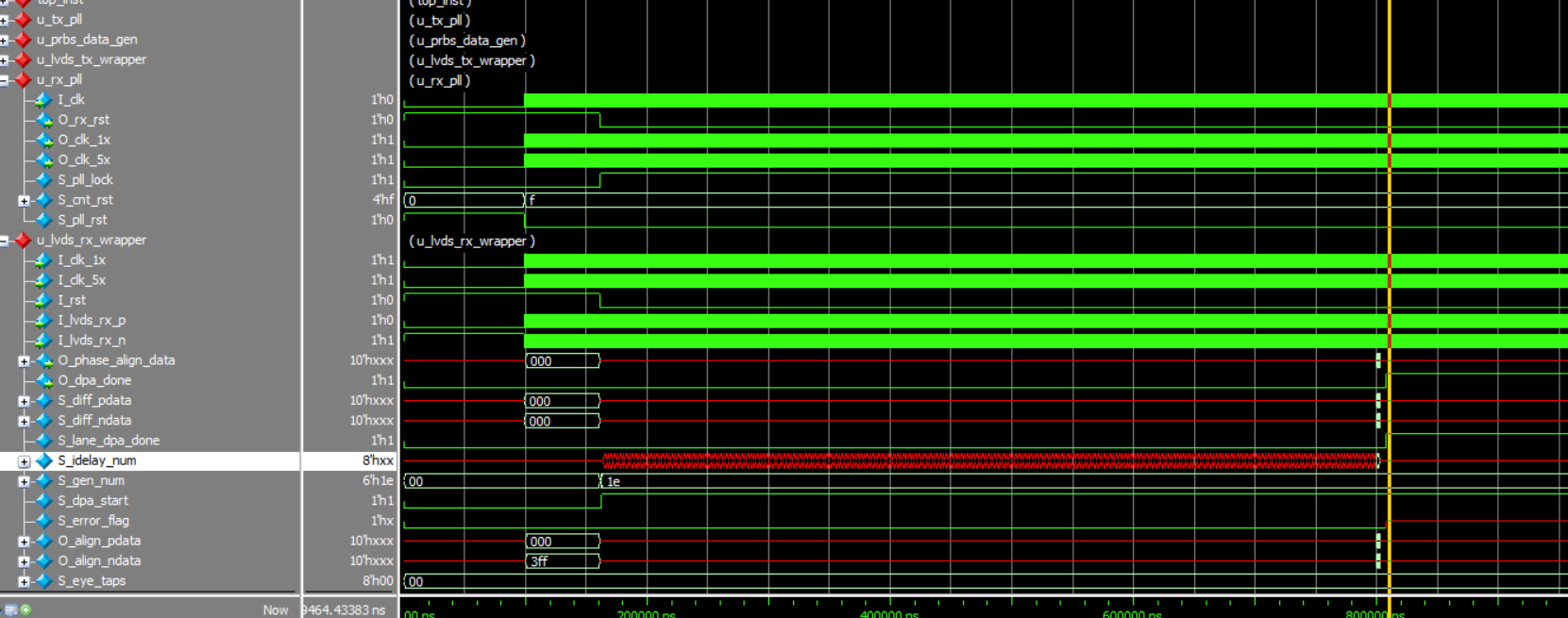

  • 仿真不出信号

  • PLL 接口得调整

  • reg 得自己加 initial

6. MIPI仿真

  • MIPI= Dphy + CSI-2/DSI-2
  • 不同的系列MIPI底层不一样，本质上也是调用原语，
  • 不用系列的原语不一样，，接口信号太多也不是我等逻辑工程师应该关注的，

  • 原厂目前没有将此接口封成IP开放给客户，所以找各家的FAE要工程吧

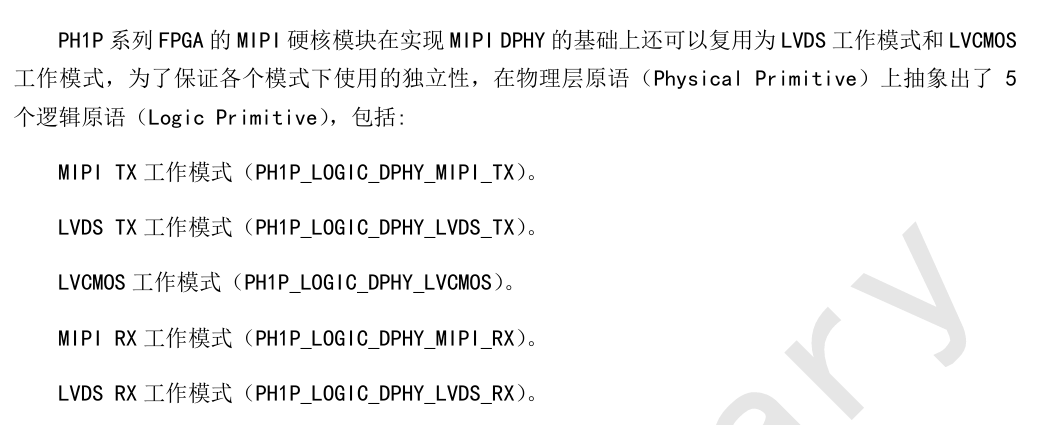

  • PH1P系列 MIPI原语

  • 可以看出 底层有两种电平风格 一种直接是mipi电平 一种是lvds转mipi

  • 原厂有个CSI-2的回环仿真工程，初步研究可以发现是将原语包了几层 将hs数据拉出来给用户 ，也挺难用

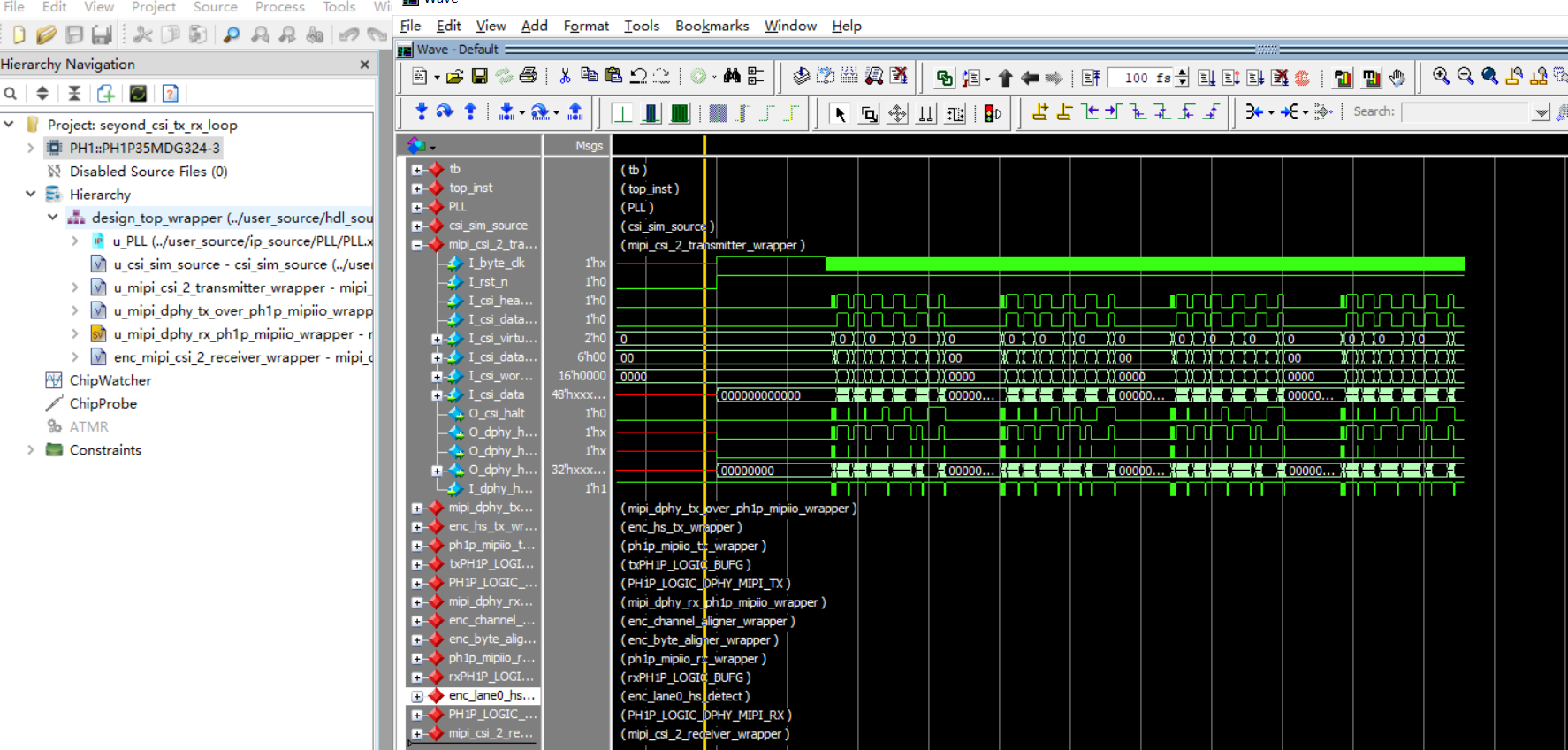

  • PH1P系列 MIPI原语

xx

7. DDR3, DDR4仿真

待更新

8. PCIE仿真

待更新

9. SerDes仿真

待更新
