基于Anlogic的MIPI使用教程
1. 概述总览
-
总体来说,所有 Anlogic FPGA 系列均可实现 MIPI 传输功能。
-
不同系列器件采用的 MIPI D-PHY 物理层实现方式不同,因此：
-
支持能力不同
-
可实现速率不同
-
对 CSI / DSI 协议支持完整性不同
-
-
根据实现方式不同,主要分为：
-
原生 MIPI PHY
-
MIPI IO 电平
-
电阻网络模拟 D-PHY
-
| 器件系列 | TX_CSI | TX_DSI | RX_CSI | RX_DSI | 速率上限 | 备注说明 |
|---|---|---|---|---|---|---|
| EF2 | ✅ | ✅ | ✅ | ✅ | 800 Mbps | IOBE型IO支持原生MIPI电平,整体兼容性最好 |
| EG4 / EF3 / EF4 | ✅ | ⚠️ | ✅ | ❌ | 800 Mbps | |
| PH1A60 | ✅ | ⚠️ | ✅ | ⚠️ | 1Gbps | |
| PH1A90 / PH1A180 | ✅ | ⚠️ | ✅ | ⚠️ | 2.5Gbps | |
| PH1A100 | ✅ | ⚠️ | ✅ | ⚠️ | 1Gbps | |
| PH1A400 | ✅ | ⚠️ | ✅ | ⚠️ | 1.5Gbps | |
| PH1P35 / PH1P50 | ✅ | ⚠️ | ✅ | ⚠️ | 2.5Gbps | 建议使用硬核 |
| PH1P100 | ✅ | ⚠️ | ✅ | ⚠️ | 1Gbps | |
| DR1M90 / DR1V90 | ✅ | ⚠️ | ✅ | ⚠️ | 1Gbps | |
| PH2A | ✅ | ⚠️ | ✅ | ⚠️ | 1.5Gbps | |
| SF1 | ✅ | ⚠️ | ✅ | ⚠️ | 2.2Gbps | 建议使用硬核 |
| SF2 | ✅ | ⚠️ | ✅ | ⚠️ | 2.5Gbps | |
| EF5 | ✅ | ✅ | ✅ | ✅ | 800 Mbps |
TX_CSI
| 器件系列 | 物理层类型 | 电平类型 | 功能限制 | 速率上限 | 外部电路 |
|---|---|---|---|---|---|
| EF2 | MIPI IO电平 | 只有IOBE型IO支持MIPI电平 | 800 Mbps | 无需外部电路,IO直连 | |
| EG4 / EF3 / EF4 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12 |
800 Mbps | ||
| EG4 / EF3 / EF4 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS15/18/25 |
800 Mbps | ||
| PH1A60 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12 |
1 Gbps | ||
| PH1A60 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS15/18/25 |
1 Gbps | ||
| PH1A90 / PH1A180 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12 |
1 Gbps | ||
| PH1A90 / PH1A180 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS15/18/25 |
1 Gbps | ||
| PH1A90 / PH1A180 | 电阻网络 | HS: SSTL12 LP: LVCMOS12 |
1 Gbps | ||
| PH1A90 / PH1A180 | 电阻网络 | HS: SSTL12 LP: LVCMOS15/18/25 |
1 Gbps | ||
| PH1A100 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS15/18/25 |
1 Gbps | ||
| PH1A400 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12 |
1 Gbps | ||
| PH1A400 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS15/18/25 |
1 Gbps | ||
| PH1A400 | 电阻网络 | HS: SSTL12 LP: LVCMOS12 |
1.5Gbps | ||
| PH1A400 | 电阻网络 | HS: SSTL12 LP: LVCMOS15/18/25 |
1.5Gbps | ||
| PH1P35 / PH1P50 | 电阻网络 | HS: LVDS18 LP: LVCMOS12 |
1Gbps | ||
| PH1P35 / PH1P50 | 电阻网络 | HS: LVDS18 LP: LVCMOS15/18/25 |
1Gbps | ||
| PH1P35 / PH1P50 | MIPIIO硬核 | MIPI PHY | 2.5Gbps | 无需外部电路,IO直连 | |
| PH1P100 | 电阻网络 | HS: LVDS18 LP: LVCMOS12 |
1Gbps | ||
| PH1P100 | 电阻网络 | HS: LVDS18 LP: LVCMOS15/18/25 |
1Gbps | ||
| DR1M90 / DR1V90 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12 |
1Gbps | ||
| DR1M90 / DR1V90 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS15/18/25 |
1Gbps | ||
| PH2A | MIPIIO电平 | HPIO支持MIPI电平 | 1.5Gbps | 无需外部电路,IO直连 | |
| SF1 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12 |
800Mbps | ||
| SF1 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS15/18/25 |
800Mbps | ||
| SF2 | DSI+DPHY硬核 | DSI+DPHY硬核 | 2.5Gbps | 无需外部电路,IO直连 | |
| EF5 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12 |
800Mbps | ||
| EF5 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS15/18/25 |
800Mbps |
TX_DSI
- 凡是电阻网络去跑 当 LP接口设置 LVCMOS15/18/25 电平时,存在下面问题：
- PN之间有对地电阻,在进行LP反向传输的时候LP信号有可能异常,无法支持DSI协议中的LP反向数据传输
- CSI无影响
| 器件系列 | 物理层类型 | 电平类型 | 功能限制 | 速率上限 | 外部电路 |
|---|---|---|---|---|---|
| EF2 | MIPI IO电平 | 只有IOBE型IO支持MIPI电平 | 800 Mbps | 无需外部电路,IO直连 | |
| EG4 / EF3 / EF4 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12 |
800 Mbps | ||
| EG4 / EF3 / EF4 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS15/18/25 |
800 Mbps | ||
| PH1A60 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12 |
1 Gbps | ||
| PH1A60 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS15/18/25 |
1 Gbps | ||
| PH1A90 / PH1A180 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12 |
1 Gbps | ||
| PH1A90 / PH1A180 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS15/18/25 |
1 Gbps | ||
| PH1A90 / PH1A180 | 电阻网络 | HS: SSTL12 LP: LVCMOS12 |
1 Gbps | ||
| PH1A90 / PH1A180 | 电阻网络 | HS: SSTL12 LP: LVCMOS15/18/25 |
1 Gbps | ||
| PH1A100 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS15/18/25 |
1 Gbps | ||
| PH1A400 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12 |
1 Gbps | ||
| PH1A400 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS15/18/25 |
1 Gbps | ||
| PH1A400 | 电阻网络 | HS: SSTL12 LP: LVCMOS12 |
1.5Gbps | ||
| PH1A400 | 电阻网络 | HS: SSTL12 LP: LVCMOS15/18/25 |
1.5Gbps | ||
| PH1P35 / PH1P50 | 电阻网络 | HS: LVDS18 LP: LVCMOS12 |
1Gbps | ||
| PH1P35 / PH1P50 | 电阻网络 | HS: LVDS18 LP: LVCMOS15/18/25 |
1Gbps | ||
| PH1P35 / PH1P50 | MIPIIO硬核 | MIPI PHY | 2.5Gbps | 无需外部电路,IO直连 | |
| PH1P100 | 电阻网络 | HS: LVDS18 LP: LVCMOS12 |
1Gbps | ||
| PH1P100 | 电阻网络 | HS: LVDS18 LP: LVCMOS15/18/25 |
1Gbps | ||
| DR1M90 / DR1V90 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12 |
1Gbps | ||
| DR1M90 / DR1V90 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS15/18/25 |
1Gbps | ||
| PH2A | MIPIIO电平 | HPIO支持MIPI电平 | 1.5Gbps | 无需外部电路,IO直连 | |
| SF1 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12 |
800Mbps | ||
| SF1 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS15/18/25 |
800Mbps | ||
| SF1 | DSI+DPHY硬核 | DSI+DPHY硬核 | 2.2Gbps | 无需外部电路,IO直连 | |
| SF2 | DSI+DPHY硬核 | DSI+DPHY硬核 | 2.5Gbps | 无需外部电路,IO直连 | |
| EF5 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12 |
800Mbps | ||
| EF5 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS15/18/25 |
800Mbps |
RX_CSI
- 100欧端接无法动态开关,PN之间有100欧负载,LP信号在LP01/LP10时无法正常拉高或者拉低,LP数据接收异常,无法支持DSI协议中的LP数据传输,CSI协议无影响
| 器件系列 | 物理层类型 | 电平类型 | 功能限制 | 速率上限 | 外部电路 |
|---|---|---|---|---|---|
| EF2 | MIPI IO电平 | 只有IOBE型IO支持MIPI电平 | 800 Mbps | 无需外部电路,IO直连 | |
| EG4 / EF3 / EF4 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12/15 |
800 Mbps | ||
| PH1A60 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12/15 |
500 Mbps | ||
| PH1A90 / PH1A180 | 电阻网络HRIO | HS: LVDS18/25 LP: LVCMOS12/15 |
500 Mbps | ||
| PH1A90 / PH1A180 | 电阻网络HPIO | HS: LVDS18 LP: LVCMOS12/15 |
800 Mbps | ||
| PH1A90 / PH1A180 | MIPIIO硬核 | MIPI PHY | 2.5 Gbps | ||
| PH1A100 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS15 |
500 Mbps | ||
| PH1A400 | 电阻网络HRIO | HS: LVDS18/25 LP: LVCMOS12/15 |
500 Mbps | ||
| PH1A400 | 电阻网络HPIO | HS: LVDS18 LP: LVCMOS12/15 |
800 Mbps | ||
| PH1P35 / PH1P50 | 电阻网络HRIO | HS: LVDS18/25 LP: LVCMOS12/15 |
800 Mbps | ||
| PH1P35 / PH1P50 | MIPIIO硬核 | MIPI PHY | 2.5 Gbps | 无需外部电路,IO直连 | |
| PH1P100 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12/15 |
800 Mbps | ||
| DR1M90 / DR1V90 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12/15 |
500 Mbps | ||
| DR1M90 / DR1V90 | MIPIIO硬核 | MIPIIO硬核 | 2.5 Gbps | 仅LANE0支持LP反向传输 | |
| PH2A | 电阻网络HDIO | HS: LVDS18/25 LP: LVCMOS12/15 |
500 Mbps | 无需外部电路,IO直连 | |
| PH2A | 电阻网络HPIO | HPIO支持MIPI电平 | 1Gbps | PH2A的MIPI电平RX方向不支持LP的TX,lane0需要额外的两个LVCMOS IO实现LP反向传输 | |
| SF1 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12/15 |
800Mbps | ||
| SF2 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12/15 |
800Mbps | ||
| SF2 | DSI+DPHY硬核 | DSI+DPHY硬核 | 2.5Gbps | 无需外部电路,IO直连 | |
| EF5 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12/15 |
800Mbps |
RX_DSI
- 接收端 + DSI（对 LP01/LP10 时序和回读要求严格）
| 器件系列 | 物理层类型 | 电平类型 | 功能限制 | 速率上限 | 外部电路 |
|---|---|---|---|---|---|
| EF2 | MIPI IO电平 | 只有IOBE型IO支持MIPI电平 | 800 Mbps | 无需外部电路,IO直连 | |
| PH1A90 / PH1A180 | MIPIIO硬核 | MIPIIO硬核 | 仅LANE0支持LP反向传输 | 2.5Gbps | 无需外部电路,IO直连 |
| PH1A100 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12/15 |
800 Mbps | ||
| PH1A400 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12/15 |
800 Mbps | ||
| PH1P35 / PH1P50 | 电阻网络HRIO | HS: LVDS18/25 LP: LVCMOS12/15 |
800 Mbps | ||
| PH1P35 / PH1P50 | MIPIIO硬核 | MIPI PHY | 2.5Gbps | 无需外部电路,IO直连 | |
| PH1P100 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12/15 |
800 Mbps | ||
| DR1M90 / DR1V90 | MIPIIO硬核 | MIPIIO硬核 | 仅LANE0支持LP反向传输 | 2.5Gbps | |
| PH2A | 电阻网络HPIO | HPIO支持MIPI电平 | 1Gbps | PH2A的MIPI电平RX方向不支持LP的TX,lane0需要额外的两个LVCMOS IO实现LP反向传输 | |
| SF1 | DSI+DPHY硬核 | DSI+DPHY硬核 | 2.2Gbps | 无需外部电路,IO直连 | |
| SF2 | DSI+DPHY硬核 | DSI+DPHY硬核 | 2.5Gbps | 无需外部电路,IO直连 | |
| EF5 | 电阻网络 | HS: LVDS18/25 LP: LVCMOS12/15 |
800Mbps |
电阻网络硬件设计
TX： HS：LVDS18/25–LP：LVCMOS12
TX： HS：LVDS18/25–LP：LVCMOS15/18/25
TX： HS：SSTL12–LP：LVCMOS12
TX： HS：SSTL12– LP：LVCMOS151825
RX： HS：LVDS18/25–LP：LVCMOS12/15
工程设置
MIPI硬核
- 用到的原语 PH1P_LOGIC_DPHY_MIPI_TX 和 PH1P_LOGIC_DPHY_MIPI_RX
- UG1310 并没有对这两个原语做过多说明
时钟树设置
MIPI硬核资源选择
-

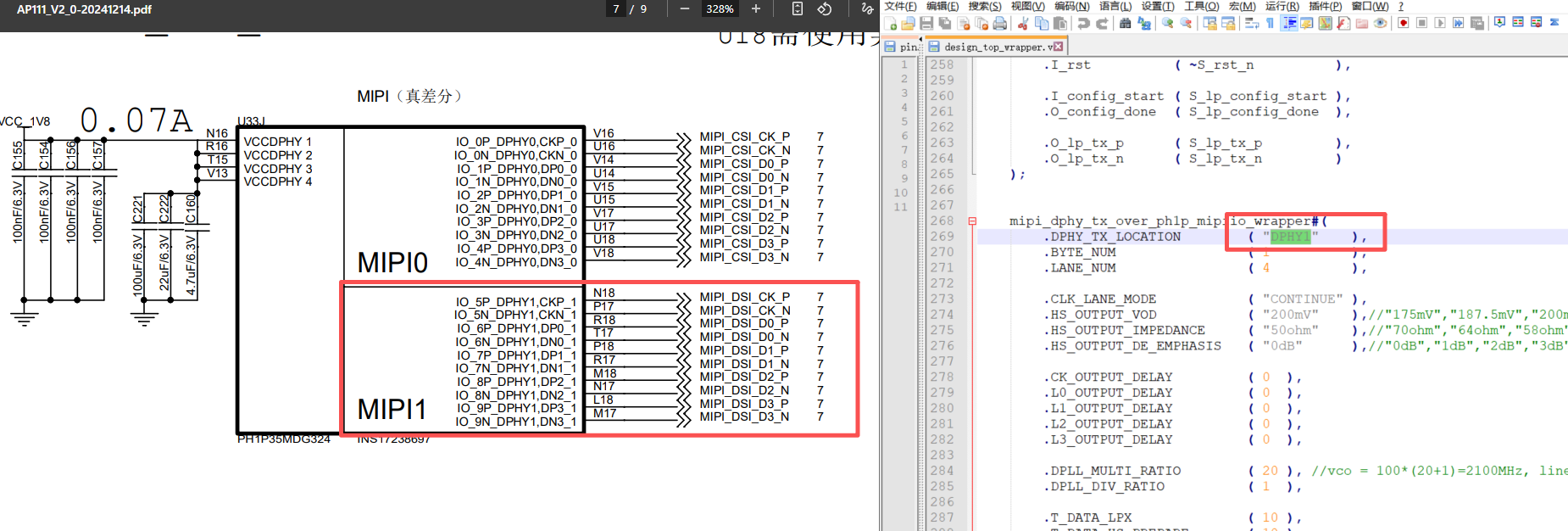

以PH1P35举例 有两组MIPI硬核 ,硬核可以做RX或者TX,可做CSI或者DSI , 在原语的顶层设置 DPHY0 或者 DPHY1 进行配置
接口和引脚设置

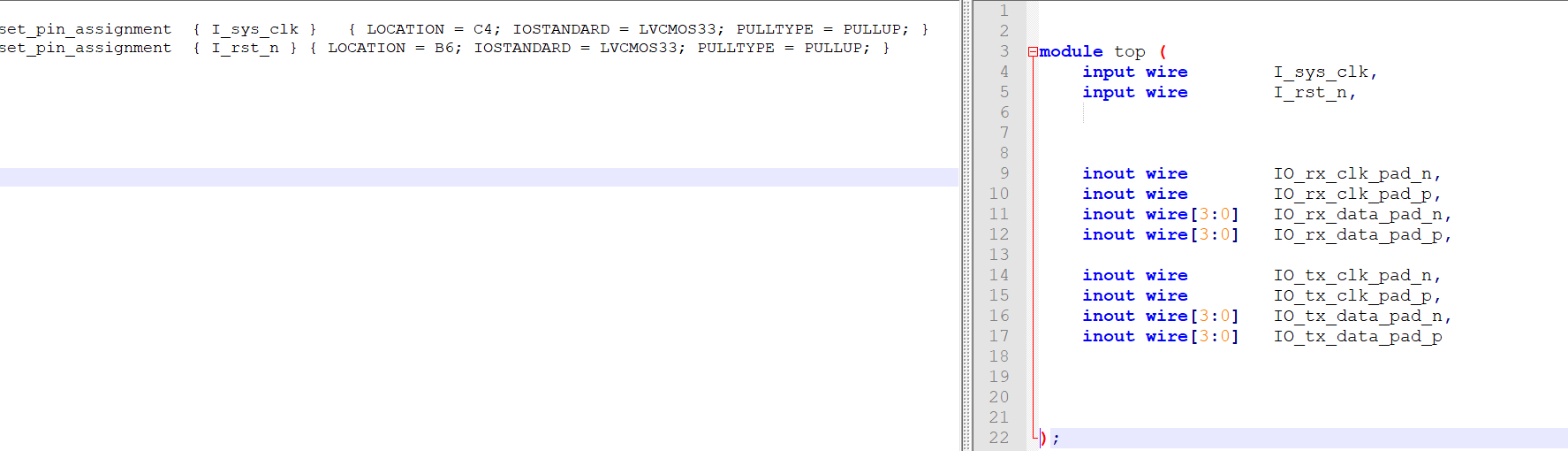

- 在工程的top文件中,要对MIPI的5组信号进行声明
-
在对应的adc引脚约束文件中,不需要对MIPI硬核管教进行定义
移植注意事项
- 原厂没有将 MIPI_DPHY 的配置IP 集成在EDA工具中
- MIPI_TX 和 MIPI_RX 的原语输出的是HS和LP的数据,原语不能直接输出用户可用的像素格式数据
- 目前工程的图像格式只是RGB888的 ,如果有YUV或者其他图像格式的需求,请联系原厂
- 移植参考AP112的 csi_ddr_dsi 工程
- 移植参考工程里面 wrapper mdoudle
MIPI IO电平
时钟树设置
- 此接口目前只在EF2和PH2 系列出现 ，不常用
接口和引脚设置

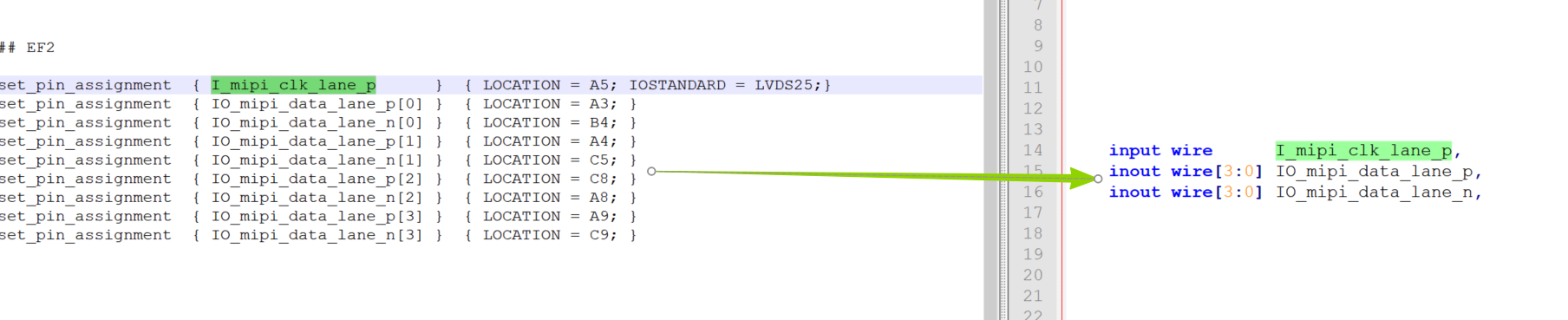

- top.v顶层接口声明中
- MIPI的 时钟 只声明P端
- MIPI的 数据 P和N端都得声明
- 本质上是芯片的pad内置了电阻网络
MIPI LVDS电阻网络
时钟树设置
接口和引脚设置

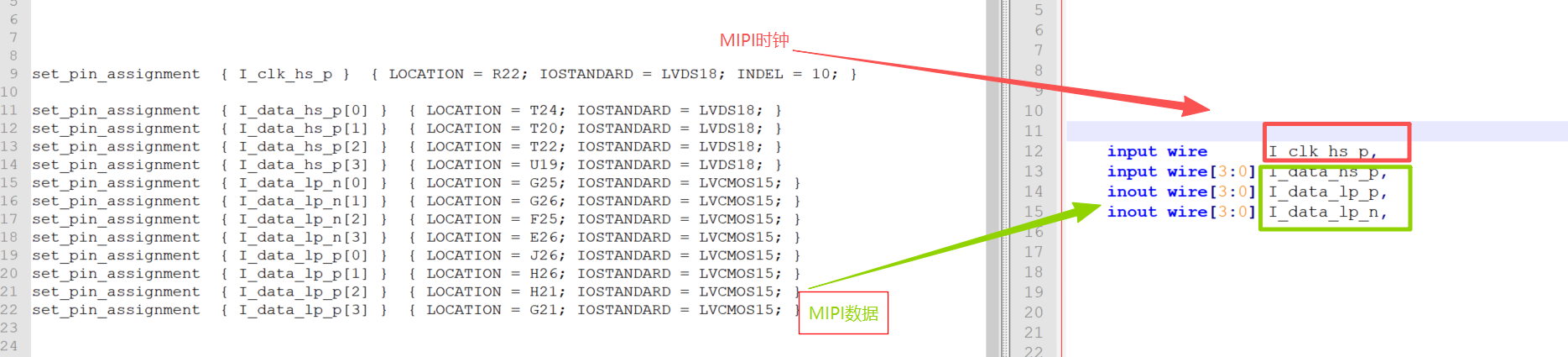

- 电阻网络搭建MIPI传输电平
- MIPI的 时钟 以LVDS信号传输
- MIPI的 数据 以LVDS 和 LVCMOS 并连传输，硬件连接 参考上图各种适配方案
-
LVDS的接口只需设置P端，LVCMOS的接口PN端都得设置 一对MIPI得占用4个管脚
移植注意事项
- LVDS和LVCMOS属于不同bank，注意TX和RX支持不同的电压
