基于Anlogic的HDMI使用教程

1. HDMI概述总览

  • HDMI(High Definition Multimedia Interface)是一种全数字化影像和声音发送接口,可以发送未压缩的音频及视频信号。
  • 它广泛应用于机顶盒、DVD播放机、个人电脑、投影仪与电视等设备,通过同一条线材传输音频和视频信号,大大简化了系统线路的安装难度。

  • 安路科技为旗下FPGA设计基于LVDS和Serdes的HDMI Transmitter方案,方便用户快速实现HDMI视频输出功能。

不同版本HDMI的带宽及支持的最大分辨率

不同HDMI版本因其最大TMDS(Transition Minimized Differential Signaling)时钟频率不同,从而支持的最大视频分辨率和刷新率也有所差异。以下是常见HDMI版本的带宽和典型分辨率支持情况:

HDMI 版本 最大TMDS时钟频率 最大带宽 典型分辨率支持 (刷新率) 模式选择
HDMI 1.4 340 MHz 10.2 Gbps 3840x2160 @ 30Hz, 4096x2160 @ 24Hz Lvds实现
HDMI 2.0 600 MHz 18 Gbps 3840x2160 @ 60Hz, 1080p @ 240Hz Serdes实现
HDMI 2.1 1200 MHz 48 Gbps 7680x4320 (8K) @ 60Hz, 3840x2160 (4K) @ 120Hz

注:以上数据为常见标准,实际支持情况还需考虑色深、色彩空间等因素。

参考手册

APUG058_HDMI_Transmitter_Over_Lvds APUG093_HDMI2.0_Transmitter

普通LVDS实现方式

  • 通过普通LVDS IO资源实现HDMI输出。
  • 该方法主要适用于任何系列器件。

IP介绍

安路科技提供的HDMI Transmitter IP核是一个完整的解决方案,负责将并行视频数据、音频数据编码并转换为符合HDMI标准的串行TMDS信号。其核心功能如下:

  • 设计框架:IP内部集成了视频接口、音频接口、EDID读取接口、TMDS编码器和并串转换器。用户逻辑只需提供标准的视频和音频时序,IP核即可完成HDMI数据流的打包和编码。
  • 核心功能
    • 最高支持1920*1080@60@12bit显示分辨率。
    • 支持两路音频输入。
    • 支持RGB444和YUV444色彩空间。
      • 传输是RGB888和YUV444的图像格式
    • 支持内部视频测试源,便于调试。
    • 支持通过IIC接口读取显示设备的EDID信息。

时钟设置

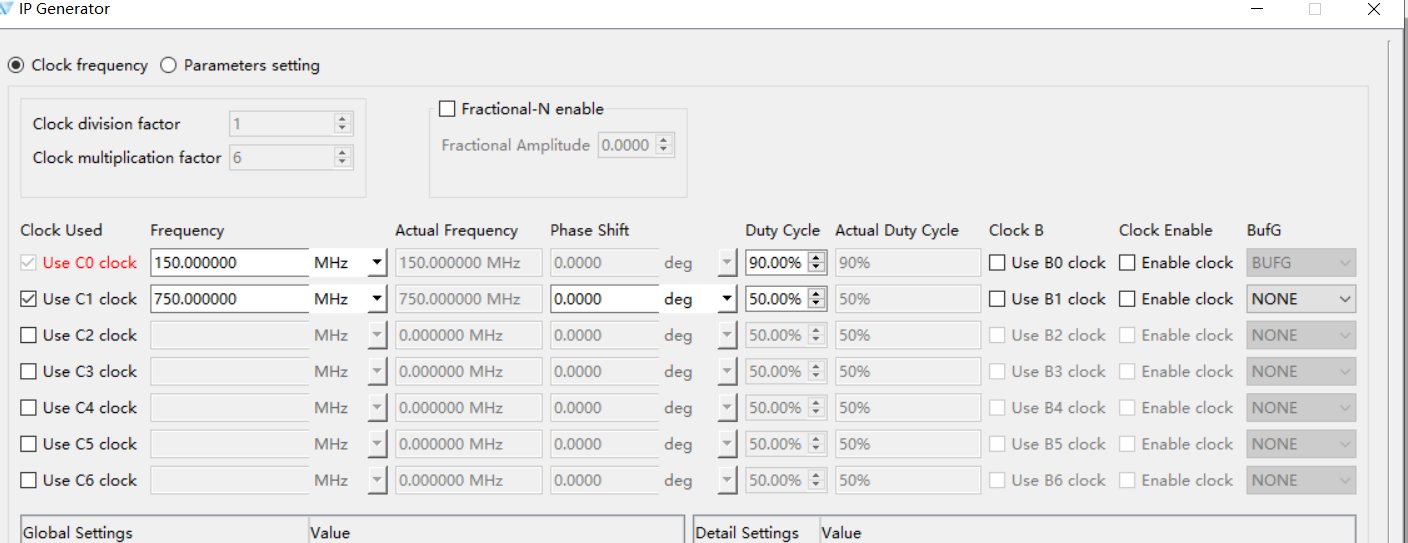

  • HDMI Transmitter 工作需要两个时钟:像素时钟 (pixel_clk)串行发送时钟 (serial_clk)
  • 这两个时钟必须由FPGA内部的PLL生成,并且它们之间存在严格的频率关系。

  • 时钟架构
    • 用户逻辑、视频接口、音频接口均工作在 pixel_clk 时钟域。
    • HDMI IP核内部的并串转换部分工作在 serial_clk 时钟域。
  • 频率计算
    • 像素时钟 (pixel_clk):取决于需要输出的视频分辨率。其频率计算公式为: F_pixel = Htotal × Vtotal × FrameRate 其中 Htotal 是一行像素的总长度(包括有效像素和消隐区),Vtotal 是一帧图像的总行数(包括有效行和消隐区),FrameRate 是帧率。
    • 串行时钟 (serial_clk):其频率是像素时钟频率的五倍。 F_serial = 5 × F_pixel
  • 示例 (108060)
    • 对于1080p60分辨率,标准时序为 Htotal = 2200Vtotal = 1125
    • F_pixel = 2200 × 1125 × 60 = 148,500,000 Hz = **148.5 MHz**
    • F_serial = 5 × 148.5 MHz = **742.5 MHz**

引脚配置

  • 在使用普通LVDS资源实现HDMI输出时,需要对FPGA的引脚进行正确配置。
  • HDMI接口包含一个时钟通道和三个数据通道,每个通道都需要一对差分引脚。
  • 在安路的TD软件中,只需为差分对的P(正极)端设置引脚约束,N(负极)端软件会自动根据P端分配。

  • 差分电平标准:必须将引脚的电平标准设置为LVDS(如 LVDS18LVDS25),具体电压需根据FPGA bank的供电电压决定。
  • 引脚分配示例 (TD软件约束语法)
    • O_hdmi_clk_p -> HDMI时钟通道P端
    • O_hdmi_tx_p[2] -> HDMI数据通道2 P端
    • O_hdmi_tx_p[1] -> HDMI数据通道1 P端
    • O_hdmi_tx_p[0] -> HDMI数据通道0 P端

    以下是一个典型的HDMI输出工程的引脚约束示例,仅需为P端分配引脚:

    set_pin_assignment  { I_sysclk_p      }    { LOCATION = G22; IOSTANDARD = LVCMOS33;      }

    set_pin_assignment  { O_hdmi_tx_p[0]  }    { LOCATION = E10; IOSTANDARD = LVDS18;        }
    set_pin_assignment  { O_hdmi_tx_p[1]  }    { LOCATION = C9;  IOSTANDARD = LVDS18;        }
    set_pin_assignment  { O_hdmi_tx_p[2]  }    { LOCATION = D9;  IOSTANDARD = LVDS18;        }
    set_pin_assignment  { O_hdmi_clk_p    }    { LOCATION = E11; IOSTANDARD = LVDS18;        }


硬件上电阻网络搭配

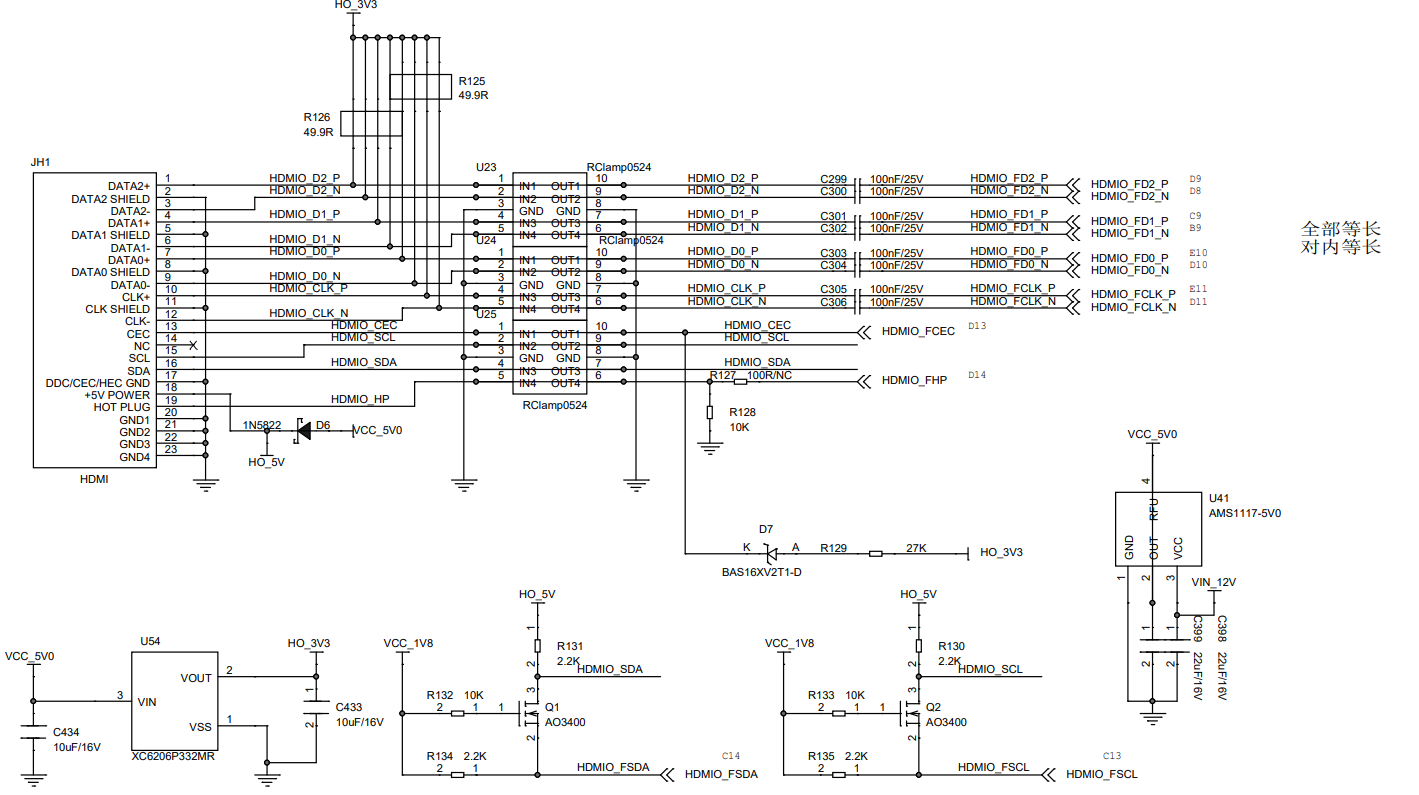

由于FPGA的LVDS输出电平(如1.8V)与HDMI标准电平(TMDS,通常为3.3V共模,500mV摆幅)存在差异,且为了阻抗匹配,通常在FPGA与HDMI接口之间需要设计一个电阻网络。

  • 目的
    1. 电平转换:将FPGA的LVDS电压转换为HDMI接口所需的TMDS电平。
    2. 阻抗匹配:通过电阻网络实现与HDMI线缆100Ω差分阻抗的匹配,减少信号反射。
  • 典型结构:常见的做法是使用三路(数据0/1/2)加一路(时钟)的电阻网络。具体电阻值需要根据FPGA的LVDS输出特性和目标HDMI电平进行计算。

参数修改方式

  • HDMI TX IP核提供了丰富的参数,以适应不同的视频格式和配置需求。
  • 这些参数通常在实例化IP核的顶层模块中进行设置。
  • 如果要修改不同分辨率 ,修改以下内容

  • 视频时序参数:这些参数直接对应于视频的同步时序。
    • HTOTALHACTIVEHFPHSYNCHBP:定义水平方向的同步、前沿、后沿和有效长度。
    • VTOTALVACTIVEVFPVSYNCVBP:定义垂直方向的同步、前沿、后沿和有效行数。

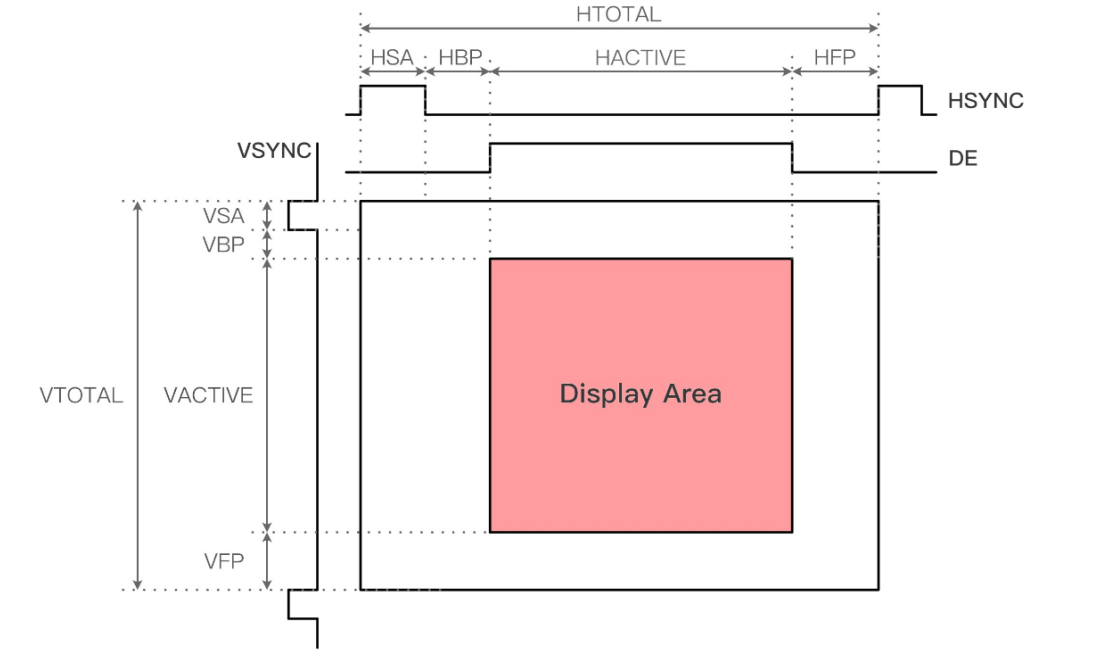

    • 时序图

  • 视频格式参数
    • VIDEO_VIC:视频识别码,用于告知接收端视频的格式和帧率(例如,16表示1080p60)。
    • VIDEO_TPG:测试图像生成器使能。设置为”Enable”时,IP内部生成测试图像,忽略外部输入;设置为”Disable”时,使用外部输入的视频数据。
    • VIDEO_FORMAT:视频色彩空间。可设置为”RGB444”或”YUV444”。
  • 音频参数
    • AUDIO_CTSAUDIO_N:用于音频时钟再生的重要参数,需根据像素时钟和音频采样率进行计算。
    • AUDIO_SAMPLE_RATE:音频采样率,如”48K”、”44.1K”等。
  • 其他参数
    • IIC_SCL_DIV:用于配置IIC接口的时钟分频系数,以确保IIC通信速率符合规范。

参考时序

与IP核交互时,需要遵循特定的接口时序。

EDID读取时序

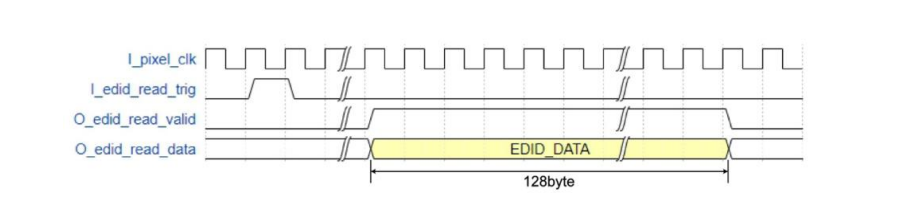

  • 通过一个触发脉冲 I_edid_read_trig 发起读操作,然后在 O_edid_read_valid 有效期间读取128字节的EDID数据。

视频数据输入时序

  • IP核支持两种视频输入接口,用户可根据需求选择

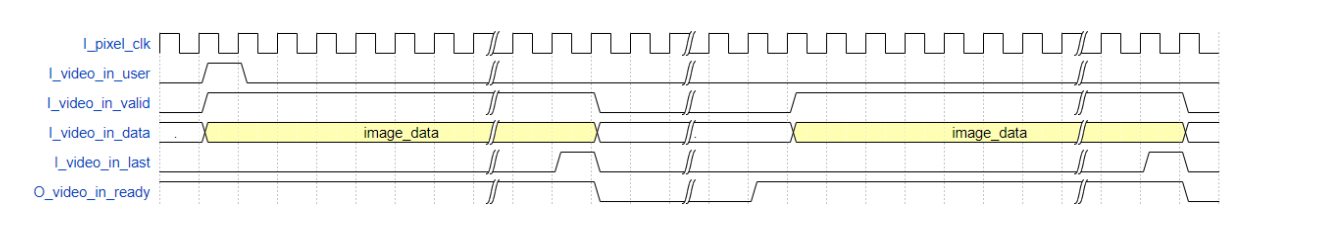

    1. Stream接口:使用 I_video_in_user, I_video_in_valid, I_video_in_last 等信号,符合常见的AXI4-Stream协议。
    • I_video_in_user 信号是帧起始信号,为一个单时钟周期信号,在第一行第一个有效数据拉高。
    • I_video_in_valid 是数据有效信号,
    • I_video_in_last 是行结束信号,在一行数据的结尾拉高。
    • O_video_in_ready 是接收端准备信号,为高表示可以写入数据,在 I_video_in_last 为高之后会拉低。
    1. RGB接口:使用 I_video_in_vs, I_video_in_hs, I_video_in_de 等信号,更接近传统的VGA时序。用户测传数据即可。

音频数据输入时序

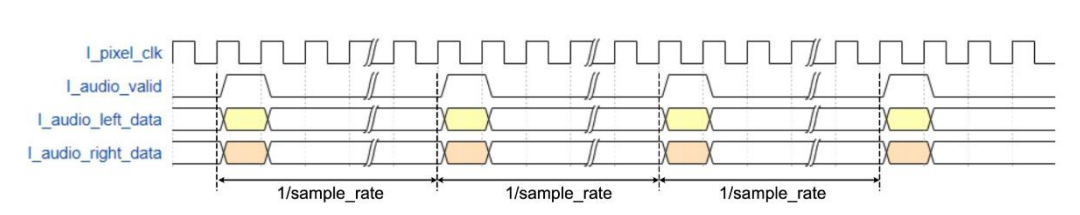

  • 音频数据通过 I_audio_valid, I_audio_left_data, I_audio_right_data 接口输入,数据速率需与音频采样率严格匹配。

Serdes实现方式

本章节待完善。您后续可以在此处补充使用高速Serdes资源实现HDMI(如HDMI 2.0/2.1)的设计方法,包括时钟设置、引脚约束、硬件设计注意事项等。

时钟设置

引脚设置

硬件上设计参考

参数修改方式

参考时序
