一. 序言

本指南提供完整的TCL下载脚本使用说明，旨在简化工厂工人的固件下载操作流程。通过自动化脚本，无需手动输入复杂命令，实现一键式下载操作，提高工作效率，减少操作错误。

1.1 主要特点

• 一键生成：双击批处理文件生成下载脚本
• 双模式支持：支持JTAG和Flash两种下载模式
• 文件切换：快速切换test1.bit和test2.bit
• 智能检查：自动检测文件是否存在
• 日志记录：详细记录操作过程，便于问题追踪
• 错误处理：完善的错误提示和处理机制

1.2 适用场景

• 工厂批量生产环境
• 固件频繁更新场景
• 新手操作员使用
• 自动化测试流程

1.3 下载模式说明

本脚本支持两种下载模式：

1. JTAG下载模式：适合开发调试阶段，下载速度快（spd 7）
2. Flash下载模式：适合生产固化阶段，下载到Flash（spd 6，使用x_rdbk模式）

---

二.安装驱动

---

三. 手动下载操作步骤

3.1 打开CMD界面

1. 按键盘上的 Win + R 键，打开”运行”对话框
2. 在对话框中输入 cmd
3. 按回车键或点击”确定”按钮

3.2 进入烧录界面

在CMD界面中，输入以下命令并回车：

D:\work\TD\BW_1.0.0_154.147\bin\bw_commands_prompt.exe

• 此命令会启动TD软件的命令行烧录工具，进入烧录界面。
• 完整TD工具和单下载工具都有bw_commands_prompt.exe ，根据你的实际安装路径来
• 进入程序会出现 每行起始会出现 bw>

3.3 执行下载命令

在烧录界面中，输入以下命令格式并回车：

download -bit "E:\\code\\TD\\6.2.1\\AP102\\led\\test2.bit" -mode jtag -spd 6 -sec 64 -cable 0

命令参数说明：

• download：下载命令关键字
• -bit：指定bit文件路径
  • "E:\\code\\TD\\6.2.1\\AP102\\led\\test2.bitt"：bit文件的绝对路径
  • 注意：路径需要使用双引号包裹
• -mode：下载模式
  • jtag：JTAG下载模式
  • x_rdbk：Flash下载模式
• -spd：下载速度
  • 6：速度等级，可根据需要调整（通常为6或7）
• -sec：扇区参数
  • 64：扇区大小参数
• -cable 0：指定下载器编号
  • 0：表示使用第一个下载器

命令示例：

JTAG模式下载test1.bit：

download -bit "E:\\code\\TD\\6.2.1\\AP102\\led\\test1.bit" -mode jtag -spd 7 -sec 64 -cable 0

Flash模式下载test2.bit：

download -bit "E:\\code\\TD\\6.2.1\\AP102\\led\\test2.bit" -mode x_rdbk -spd 6 -sec 64 -cable 0

3.4 等待下载完成

1. 执行下载命令后，系统会开始下载程序
2. 等待下载进度完成（通常需要几秒到几十秒）
3. 下载成功后，CMD界面会显示：

finish command "download -bit "E:\\code\\TD\\6.2.1\\AP102\\led\\test1.bit" -mode jtag -spd 7 -sec 64 -cable 0" in XX.XXXs wall, X.XXXs user + X.XXXs system = X.XXXs CPU (X.X%)

1. 看到 finish command 提示表示下载完成

3.5 完整操作流程总结

• 步骤1: Win + R → 输入 cmd → 回车

• 步骤2: 输入 D:\work\TD\BW_1.0.0_154.147\bin\bw_commands_prompt.exe → 回车

• 步骤3: 输入download -bit “E:\code\TD\6.2.1\AP102\led\test1.bit” -mode jtag -spd 7 -sec 64 -cable 0 → 回车

• 步骤4: 等待出现 “finish command” 提示 → 下载完成

四. 批处理文件配置

五. 使用步骤

5.1 手动操作模式

按照第三章的步骤，在CMD中手动执行命令下载。

5.2 自动操作模式（推荐）

5.2.1 配置脚本

1. 右键点击 direct_download.bat，选择”编辑”
2. 修改”顶层配置区域”中的参数
3. 保存文件

5.2.2 执行下载

1. 双击 direct_download.bat
2. 查看显示的配置信息
3. 等待下载完成
4. 查看执行结果

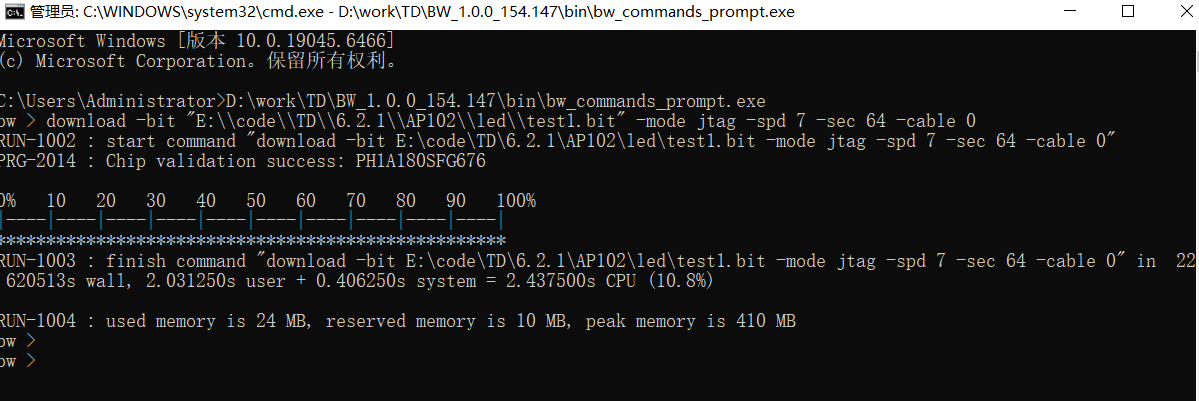

5.3 预期输出结果

手动操作成功输出示例：

bw> download -bit "E:\\code\\TD\\6.2.1\\AP102\\led\\test2.bit" -mode jtag -spd 6 -sec 64 -cable 0
RUN-1002 : start command "download -bit "E:\\code\\TD\\6.2.1\\AP102\\led\\test1.bit" -mode jtag -spd 7 -sec 64 -cable 0"
PRG-2014 : Chip validation success: PH1P35MDG324
RUN-1003 : finish command "download -bit "E:\\code\\TD\\6.2.1\\AP102\\led\\test1.bit" -mode jtag -spd 7 -sec 64 -cable 0" in 43.495044s wall, 2.187500s user + 0.750000s system = 2.937500s CPU (6.8%)
RUN-1004 : used memory is 24 MB, reserved memory is 11 MB, peak memory is 410 MB
bw>

---

六. 常见问题排查

6.1 环境问题

问题1：显示”下载工具不存在”

可能原因：

• bw_commands_prompt.exe路径配置错误
• 工具未安装在指定位置

解决方法：

1. 确认D:\work\TD\BW_1.0.0_154.147\bin\bw_commands_prompt.exe是否存在
2. 检查DOWNLOAD_TOOL参数配置
3. 使用绝对路径

问题2：显示”bit流文件不存在”

可能原因：

• bit文件不在指定路径
• 文件名拼写错误

解决方法：

1. 检查BIT_FILE参数配置
2. 确认test1.bit或test2.bit文件在正确位置
3. 检查路径拼写和大小写

6.2 执行问题

问题3：CMD中输入命令后无反应

可能原因：

• 命令格式错误
• 路径未使用双引号

解决方法：

1. 确保路径使用双引号包裹
2. 检查命令格式是否正确
3. 确保所有参数之间有空格

问题4：下载失败，显示错误

可能原因：

• 硬件连接问题
• 芯片未上电
• 驱动问题

解决方法：

1. 检查AL-LINK下载器连接
2. 确认目标板上电
3. 检查驱动安装状态
4. 查看具体错误信息

6.3 配置问题

问题5：想要快速切换bit文件

解决方法：

1. 编辑direct_download.bat
2. 修改BIT_FILE参数
3. 从test1.bit改为test2.bit（或反之）
4. 保存后重新运行

问题6：不同模式如何切换

解决方法：

1. 编辑direct_download.bat
2. 修改DOWNLOAD_MODE=jtag或x_rdbk
3. 系统会自动设置对应的速度参数
4. 保存后重新运行

---

七. 附录

8.1 命令格式完整说明

download -bit "<文件绝对路径>" -mode <模式> -spd <速度> -sec <扇区> -cable <编号>

参数详解：

• download：下载命令关键字
• -bit "<路径>"：bit文件绝对路径，必须用双引号包裹
• -mode <模式>：下载模式（jtag或x_rdbk）
• -spd <速度>：速度参数（6或7）
• -sec <扇区>：扇区大小参数（通常为64）
• -cable <编号>：下载器编号（通常为0）

8.2 错误信息说明

错误信息	含义	解决方法
Chip validation failed	芯片验证失败	检查硬件连接和上电
Downloading failed	下载失败	检查文件和驱动
File not found	文件不存在	确认bit文件路径
Cable not found	下载器未找到	检查下载器和驱动
finish command	下载完成	成功提示

8.3 成功下载标志

当看到以下信息时，表示下载成功：

finish command "download -bit "..." -mode ... -spd ... -sec ... -cable ..." in XX.XXXs wall, X.XXXs user + X.XXXs system = X.XXXs CPU (X.X%)

8.4 支持与反馈

• 技术支持：联系设备供应商
• 驱动安装：驱动安装教程
• 文档更新：2026-02-04
• 版本：4.0

---

文档结束

文档版本: 4.0 最后更新: 2026-02-04 维护者: 技术支持团队
