基于Anlogic的MIPI使用教程

• 基于Anlogic的MIPI使用教程
  • 1. 概述总览
    • TX_CSI
    • TX_DSI
    • RX_CSI
    • RX_DSI
  • 电阻网络硬件设计
    • TX： HS：LVDS18/25–LP：LVCMOS12
    • TX： HS：LVDS18/25–LP：LVCMOS15/18/25
    • TX： HS：SSTL12–LP：LVCMOS12
    • TX： HS：SSTL12– LP：LVCMOS151825
    • RX： HS：LVDS18/25–LP：LVCMOS12/15
  • 工程设置
    • MIPI硬核
      • 时钟树设置
      • MIPI硬核资源选择
      • 接口和引脚设置
      • 移植注意事项
    • MIPI IO电平
      • 时钟树设置
      • 接口和引脚设置
    • MIPI LVDS电阻网络
      • 时钟树设置
      • 接口和引脚设置
      • 移植注意事项
• 技术支持

1. 概述总览

• 总体来说,所有 Anlogic FPGA 系列均可实现 MIPI 传输功能。

• 不同系列器件采用的 MIPI D-PHY 物理层实现方式不同,因此：

  • 支持能力不同

  • 可实现速率不同

  • 对 CSI / DSI 协议支持完整性不同

• 根据实现方式不同,主要分为：

  • 原生 MIPI PHY

  • MIPI IO 电平

  • 电阻网络模拟 D-PHY

器件系列	TX_CSI	TX_DSI	RX_CSI	RX_DSI	速率上限	备注说明
EF2	✅	✅	✅	✅	800 Mbps	IOBE型IO支持原生MIPI电平,整体兼容性最好
EG4 / EF3 / EF4	✅	⚠️	✅	❌	800 Mbps
PH1A60	✅	⚠️	✅	⚠️	1Gbps
PH1A90 / PH1A180	✅	⚠️	✅	⚠️	2.5Gbps
PH1A100	✅	⚠️	✅	⚠️	1Gbps
PH1A400	✅	⚠️	✅	⚠️	1.5Gbps
PH1P35 / PH1P50	✅	⚠️	✅	⚠️	2.5Gbps	建议使用硬核
PH1P100	✅	⚠️	✅	⚠️	1Gbps
DR1M90 / DR1V90	✅	⚠️	✅	⚠️	1Gbps
PH2A	✅	⚠️	✅	⚠️	1.5Gbps
SF1	✅	⚠️	✅	⚠️	2.2Gbps	建议使用硬核
SF2	✅	⚠️	✅	⚠️	2.5Gbps
EF5	✅	✅	✅	✅	800 Mbps

TX_CSI

器件系列	物理层类型	电平类型	功能限制	速率上限	外部电路
EF2	MIPI IO电平	只有IOBE型IO支持MIPI电平		800 Mbps	无需外部电路,IO直连
EG4 / EF3 / EF4	电阻网络	HS: LVDS18/25 LP: LVCMOS12		800 Mbps
EG4 / EF3 / EF4	电阻网络	HS: LVDS18/25 LP: LVCMOS15/18/25		800 Mbps
PH1A60	电阻网络	HS: LVDS18/25 LP: LVCMOS12		1 Gbps
PH1A60	电阻网络	HS: LVDS18/25 LP: LVCMOS15/18/25		1 Gbps
PH1A90 / PH1A180	电阻网络	HS: LVDS18/25 LP: LVCMOS12		1 Gbps
PH1A90 / PH1A180	电阻网络	HS: LVDS18/25 LP: LVCMOS15/18/25		1 Gbps
PH1A90 / PH1A180	电阻网络	HS: SSTL12 LP: LVCMOS12		1 Gbps
PH1A90 / PH1A180	电阻网络	HS: SSTL12 LP: LVCMOS15/18/25		1 Gbps
PH1A100	电阻网络	HS: LVDS18/25 LP: LVCMOS15/18/25		1 Gbps
PH1A400	电阻网络	HS: LVDS18/25 LP: LVCMOS12		1 Gbps
PH1A400	电阻网络	HS: LVDS18/25 LP: LVCMOS15/18/25		1 Gbps
PH1A400	电阻网络	HS: SSTL12 LP: LVCMOS12		1.5Gbps
PH1A400	电阻网络	HS: SSTL12 LP: LVCMOS15/18/25		1.5Gbps
PH1P35 / PH1P50	电阻网络	HS: LVDS18 LP: LVCMOS12		1Gbps
PH1P35 / PH1P50	电阻网络	HS: LVDS18 LP: LVCMOS15/18/25		1Gbps
PH1P35 / PH1P50	MIPIIO硬核	MIPI PHY		2.5Gbps	无需外部电路,IO直连
PH1P100	电阻网络	HS: LVDS18 LP: LVCMOS12		1Gbps
PH1P100	电阻网络	HS: LVDS18 LP: LVCMOS15/18/25		1Gbps
DR1M90 / DR1V90	电阻网络	HS: LVDS18/25 LP: LVCMOS12		1Gbps
DR1M90 / DR1V90	电阻网络	HS: LVDS18/25 LP: LVCMOS15/18/25		1Gbps
PH2A	MIPIIO电平	HPIO支持MIPI电平		1.5Gbps	无需外部电路,IO直连
SF1	电阻网络	HS: LVDS18/25 LP: LVCMOS12		800Mbps
SF1	电阻网络	HS: LVDS18/25 LP: LVCMOS15/18/25		800Mbps
SF2	DSI+DPHY硬核	DSI+DPHY硬核		2.5Gbps	无需外部电路,IO直连
EF5	电阻网络	HS: LVDS18/25 LP: LVCMOS12		800Mbps
EF5	电阻网络	HS: LVDS18/25 LP: LVCMOS15/18/25		800Mbps

TX_DSI

• 凡是电阻网络去跑 当 LP接口设置 LVCMOS15/18/25 电平时,存在下面问题：
  • PN之间有对地电阻,在进行LP反向传输的时候LP信号有可能异常,无法支持DSI协议中的LP反向数据传输
  • CSI无影响

器件系列	物理层类型	电平类型	功能限制	速率上限	外部电路
EF2	MIPI IO电平	只有IOBE型IO支持MIPI电平		800 Mbps	无需外部电路,IO直连
EG4 / EF3 / EF4	电阻网络	HS: LVDS18/25 LP: LVCMOS12		800 Mbps
EG4 / EF3 / EF4	电阻网络	HS: LVDS18/25 LP: LVCMOS15/18/25		800 Mbps
PH1A60	电阻网络	HS: LVDS18/25 LP: LVCMOS12		1 Gbps
PH1A60	电阻网络	HS: LVDS18/25 LP: LVCMOS15/18/25		1 Gbps
PH1A90 / PH1A180	电阻网络	HS: LVDS18/25 LP: LVCMOS12		1 Gbps
PH1A90 / PH1A180	电阻网络	HS: LVDS18/25 LP: LVCMOS15/18/25		1 Gbps
PH1A90 / PH1A180	电阻网络	HS: SSTL12 LP: LVCMOS12		1 Gbps
PH1A90 / PH1A180	电阻网络	HS: SSTL12 LP: LVCMOS15/18/25		1 Gbps
PH1A100	电阻网络	HS: LVDS18/25 LP: LVCMOS15/18/25		1 Gbps
PH1A400	电阻网络	HS: LVDS18/25 LP: LVCMOS12		1 Gbps
PH1A400	电阻网络	HS: LVDS18/25 LP: LVCMOS15/18/25		1 Gbps
PH1A400	电阻网络	HS: SSTL12 LP: LVCMOS12		1.5Gbps
PH1A400	电阻网络	HS: SSTL12 LP: LVCMOS15/18/25		1.5Gbps
PH1P35 / PH1P50	电阻网络	HS: LVDS18 LP: LVCMOS12		1Gbps
PH1P35 / PH1P50	电阻网络	HS: LVDS18 LP: LVCMOS15/18/25		1Gbps
PH1P35 / PH1P50	MIPIIO硬核	MIPI PHY		2.5Gbps	无需外部电路,IO直连
PH1P100	电阻网络	HS: LVDS18 LP: LVCMOS12		1Gbps
PH1P100	电阻网络	HS: LVDS18 LP: LVCMOS15/18/25		1Gbps
DR1M90 / DR1V90	电阻网络	HS: LVDS18/25 LP: LVCMOS12		1Gbps
DR1M90 / DR1V90	电阻网络	HS: LVDS18/25 LP: LVCMOS15/18/25		1Gbps
PH2A	MIPIIO电平	HPIO支持MIPI电平		1.5Gbps	无需外部电路,IO直连
SF1	电阻网络	HS: LVDS18/25 LP: LVCMOS12		800Mbps
SF1	电阻网络	HS: LVDS18/25 LP: LVCMOS15/18/25		800Mbps
SF1	DSI+DPHY硬核	DSI+DPHY硬核		2.2Gbps	无需外部电路,IO直连
SF2	DSI+DPHY硬核	DSI+DPHY硬核		2.5Gbps	无需外部电路,IO直连
EF5	电阻网络	HS: LVDS18/25 LP: LVCMOS12		800Mbps
EF5	电阻网络	HS: LVDS18/25 LP: LVCMOS15/18/25		800Mbps

RX_CSI

• 100欧端接无法动态开关,PN之间有100欧负载,LP信号在LP01/LP10时无法正常拉高或者拉低,LP数据接收异常,无法支持DSI协议中的LP数据传输,CSI协议无影响

器件系列	物理层类型	电平类型	功能限制	速率上限	外部电路
EF2	MIPI IO电平	只有IOBE型IO支持MIPI电平		800 Mbps	无需外部电路,IO直连
EG4 / EF3 / EF4	电阻网络	HS: LVDS18/25 LP: LVCMOS12/15		800 Mbps
PH1A60	电阻网络	HS: LVDS18/25 LP: LVCMOS12/15		500 Mbps
PH1A90 / PH1A180	电阻网络HRIO	HS: LVDS18/25 LP: LVCMOS12/15		500 Mbps
PH1A90 / PH1A180	电阻网络HPIO	HS: LVDS18 LP: LVCMOS12/15		800 Mbps
PH1A90 / PH1A180	MIPIIO硬核	MIPI PHY		2.5 Gbps
PH1A100	电阻网络	HS: LVDS18/25 LP: LVCMOS15		500 Mbps
PH1A400	电阻网络HRIO	HS: LVDS18/25 LP: LVCMOS12/15		500 Mbps
PH1A400	电阻网络HPIO	HS: LVDS18 LP: LVCMOS12/15		800 Mbps
PH1P35 / PH1P50	电阻网络HRIO	HS: LVDS18/25 LP: LVCMOS12/15		800 Mbps
PH1P35 / PH1P50	MIPIIO硬核	MIPI PHY		2.5 Gbps	无需外部电路,IO直连
PH1P100	电阻网络	HS: LVDS18/25 LP: LVCMOS12/15		800 Mbps
DR1M90 / DR1V90	电阻网络	HS: LVDS18/25 LP: LVCMOS12/15		500 Mbps
DR1M90 / DR1V90	MIPIIO硬核	MIPIIO硬核		2.5 Gbps	仅LANE0支持LP反向传输
PH2A	电阻网络HDIO	HS: LVDS18/25 LP: LVCMOS12/15		500 Mbps	无需外部电路,IO直连
PH2A	电阻网络HPIO	HPIO支持MIPI电平		1Gbps	PH2A的MIPI电平RX方向不支持LP的TX,lane0需要额外的两个LVCMOS IO实现LP反向传输
SF1	电阻网络	HS: LVDS18/25 LP: LVCMOS12/15		800Mbps
SF2	电阻网络	HS: LVDS18/25 LP: LVCMOS12/15		800Mbps
SF2	DSI+DPHY硬核	DSI+DPHY硬核		2.5Gbps	无需外部电路,IO直连
EF5	电阻网络	HS: LVDS18/25 LP: LVCMOS12/15		800Mbps

RX_DSI

• 接收端 + DSI（对 LP01/LP10 时序和回读要求严格）

器件系列	物理层类型	电平类型	功能限制	速率上限	外部电路
EF2	MIPI IO电平	只有IOBE型IO支持MIPI电平		800 Mbps	无需外部电路,IO直连
PH1A90 / PH1A180	MIPIIO硬核	MIPIIO硬核	仅LANE0支持LP反向传输	2.5Gbps	无需外部电路,IO直连
PH1A100	电阻网络	HS: LVDS18/25 LP: LVCMOS12/15		800 Mbps
PH1A400	电阻网络	HS: LVDS18/25 LP: LVCMOS12/15		800 Mbps
PH1P35 / PH1P50	电阻网络HRIO	HS: LVDS18/25 LP: LVCMOS12/15		800 Mbps
PH1P35 / PH1P50	MIPIIO硬核	MIPI PHY		2.5Gbps	无需外部电路,IO直连
PH1P100	电阻网络	HS: LVDS18/25 LP: LVCMOS12/15		800 Mbps
DR1M90 / DR1V90	MIPIIO硬核	MIPIIO硬核	仅LANE0支持LP反向传输	2.5Gbps
PH2A	电阻网络HPIO	HPIO支持MIPI电平		1Gbps	PH2A的MIPI电平RX方向不支持LP的TX,lane0需要额外的两个LVCMOS IO实现LP反向传输
SF1	DSI+DPHY硬核	DSI+DPHY硬核		2.2Gbps	无需外部电路,IO直连
SF2	DSI+DPHY硬核	DSI+DPHY硬核		2.5Gbps	无需外部电路,IO直连
EF5	电阻网络	HS: LVDS18/25 LP: LVCMOS12/15		800Mbps

电阻网络硬件设计

TX： HS：LVDS18/25–LP：LVCMOS12

•

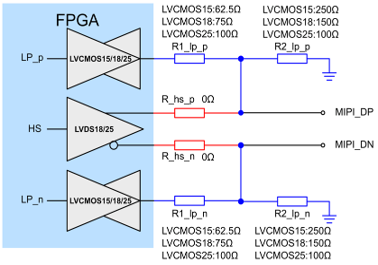

TX： HS：LVDS18/25–LP：LVCMOS15/18/25

•

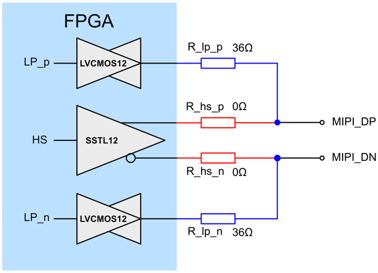

TX： HS：SSTL12–LP：LVCMOS12

•

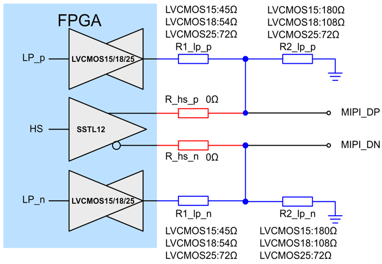

TX： HS：SSTL12– LP：LVCMOS151825

•

RX： HS：LVDS18/25–LP：LVCMOS12/15

•

工程设置

MIPI硬核

• 用到的原语 PH1P_LOGIC_DPHY_MIPI_TX 和 PH1P_LOGIC_DPHY_MIPI_RX
• UG1310 并没有对这两个原语做过多说明

时钟树设置

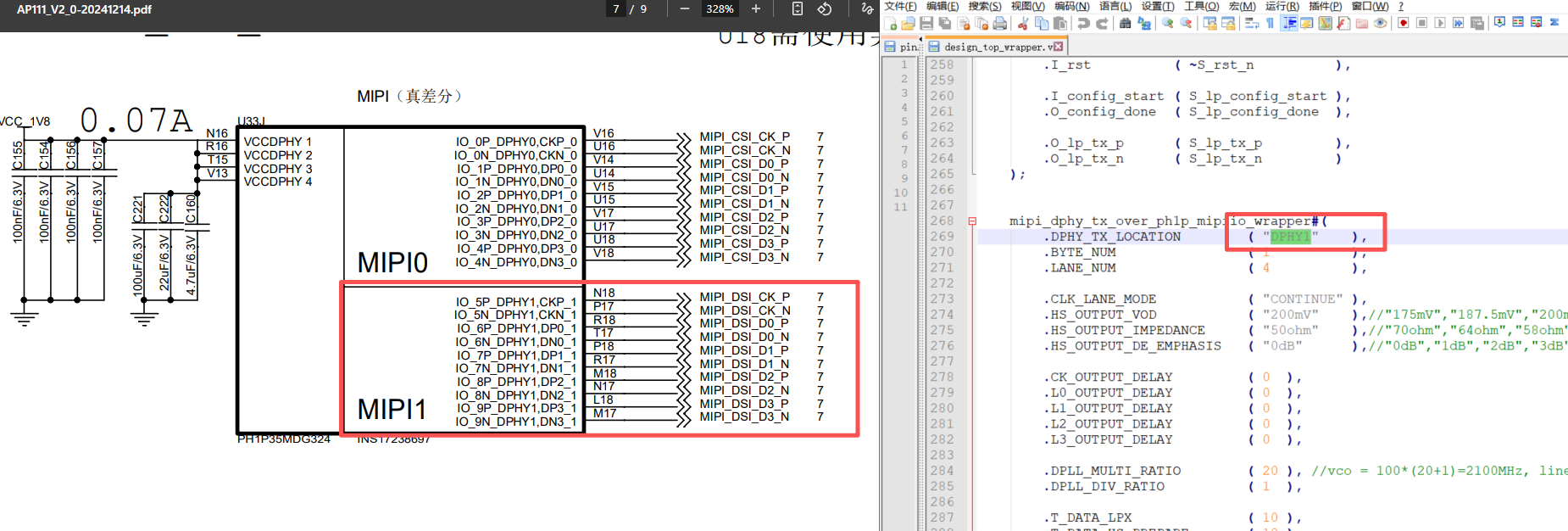

MIPI硬核资源选择

• 以PH1P35举例 有两组MIPI硬核 ,硬核可以做RX或者TX,可做CSI或者DSI , 在原语的顶层设置 DPHY0 或者 DPHY1 进行配置

  •

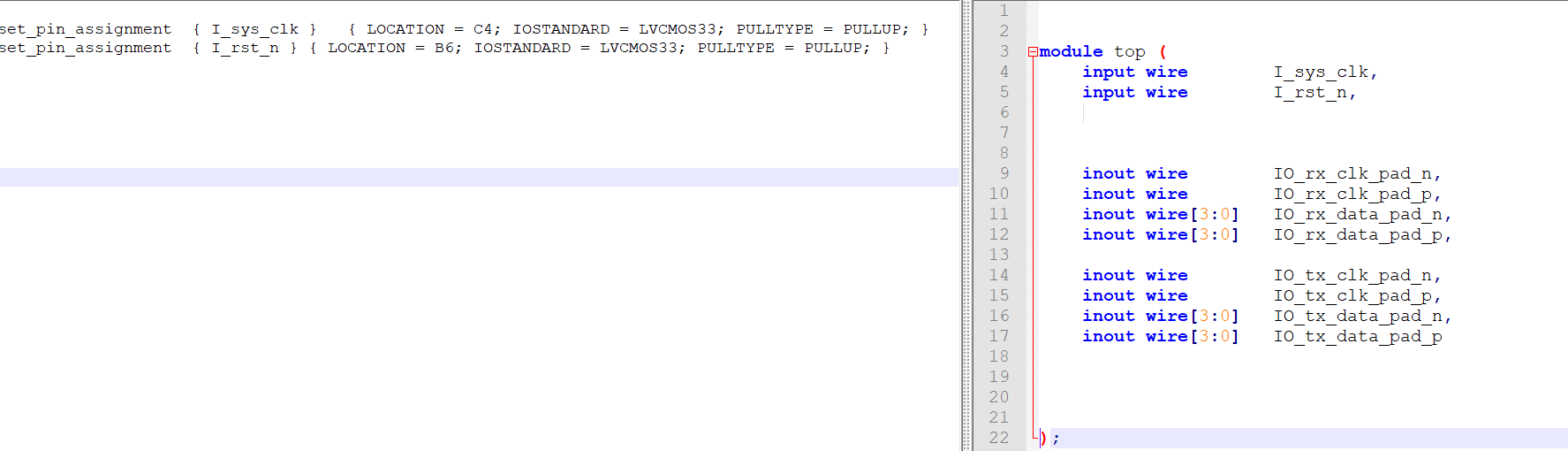

接口和引脚设置

• 在工程的top文件中,要对MIPI的5组信号进行声明

• 在对应的adc引脚约束文件中,不需要对MIPI硬核管教进行定义

  •

移植注意事项

• 原厂没有将 MIPI_DPHY 的配置IP 集成在EDA工具中
• MIPI_TX 和 MIPI_RX 的原语输出的是HS和LP的数据,原语不能直接输出用户可用的像素格式数据
• 目前工程的图像格式只是RGB888的 ,如果有YUV或者其他图像格式的需求,请联系原厂
• 移植参考AP112的 csi_ddr_dsi 工程
• 移植参考工程里面 wrapper mdoudle

MIPI IO电平

时钟树设置

• 此接口目前只在EF2和PH2 系列出现 ，不常用

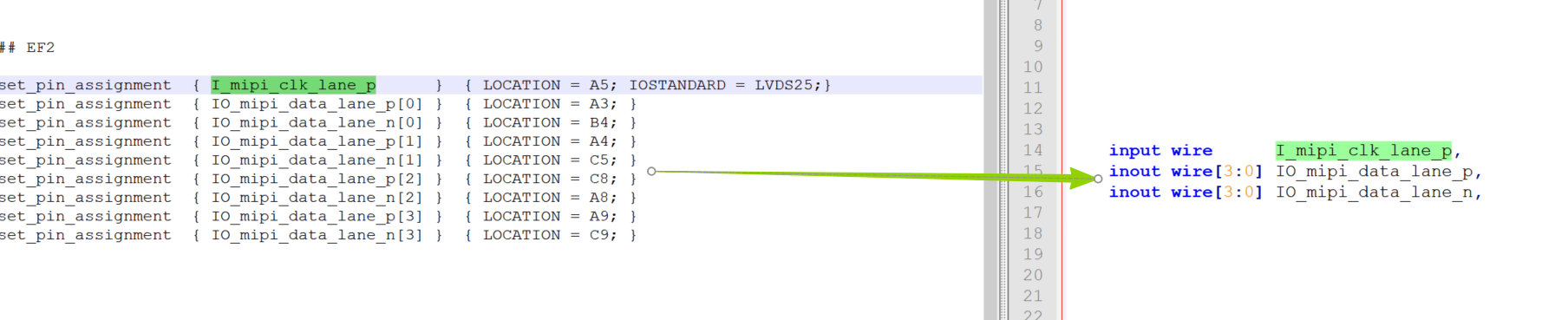

接口和引脚设置

• top.v顶层接口声明中
  • MIPI的 时钟 只声明P端
  • MIPI的 数据 P和N端都得声明
  • 本质上是芯片的pad内置了电阻网络
•

MIPI LVDS电阻网络

时钟树设置

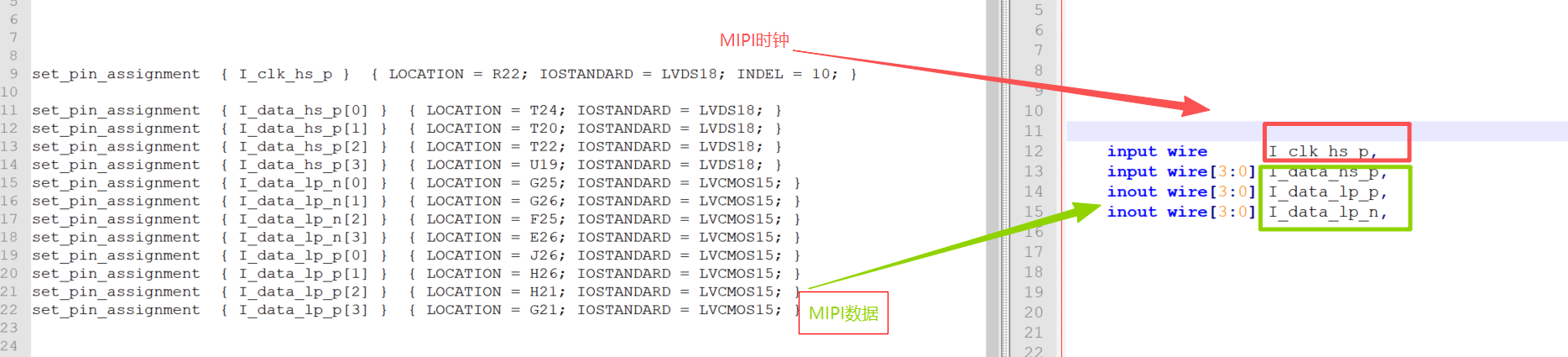

接口和引脚设置

• 电阻网络搭建MIPI传输电平
  • MIPI的 时钟 以LVDS信号传输
  • MIPI的 数据 以LVDS 和 LVCMOS 并连传输，硬件连接 参考上图各种适配方案

  • LVDS的接口只需设置P端，LVCMOS的接口PN端都得设置 一对MIPI得占用4个管脚

  •

移植注意事项

• LVDS和LVCMOS属于不同bank，注意TX和RX支持不同的电压

技术支持

• 安路科技官网: https://www.anlogic.com
• 技术支持邮箱: folsie.zhao@wtmec.com

---

版本信息:

版本	日期	说明
1.0	2026.02.26	初版 补充完整 MIPI 选型体系与工程结论

免责声明:

• 本文档仅供参考,实际设计时请以安路科技官方发布的最新数据手册和设计指南为准。
